Подводные лодки типа O

Подводные лодки типа O

Перейти к: навигация, поиск

Подводные лодки типа O

Служба
Исторические данные
12 ед. Заказано
1926-1929 гг. Годы постройки
12 ед. Построено
1927-1957 гг. Годы службы
Общие данные
Энергетическая установка
Экипаж
Вооружение
Построенные корабли
Подводные лодки типа O - серия патрульных подводных лодок, построенных в Великобритании в 1926-1929 г.г. Базируясь в Средиземном море, субмарины этого типа могли достичь как европейские, так и дальневосточные районы. Приняли активное участие в боевых действиях во время Второй мировой войны. Три модифицированные лодки этого типа были построены для чилийского флота.

Общие сведения

Подводные лодки типа O были первым поколением британских патрульный субмарин. В процессе испытаний прототипа и последующих лодок возникала необходимость исправлять дефекты, а также возникали новые требования, связанные с выносливостью механизмов и мощностью вооружения, что было связано с серьезными доработками и вызывало изменение характеристик.

Поэтому тип O, по характеристикам подводных лодок, делится на 4 группы (подтипа):

  • HMS Oberon был построен как прототип;
  • подтип Oxley назван по имени головной лодки HMS Oxley. В этот подтип входят 2 субмарины, построенные по заказу ВМС Австралии, и впоследствии возвращенных Великобритании;
  • шесть лодок составляют подтип Odin;
  • три модифицированные лодки были построены для чилийского флота, и обозначаются как подтип Capitan O'Brien.

История создания

Предшественники

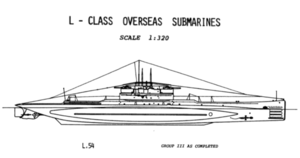

Проекция субмарины L.54 Группы III типа L.

Предшественником патрульных субмарин типа O являются подводные лодки типа L.

Тип L представлял собой результат эволюции океанской подводной лодки в Британском флоте, продолжая успешное развитие типа D (1908 год) и типа E (1912 год). Поначалу считавшиеся только модернизацией типа E, новые подводные лодки показали такие хорошие результаты по сравнению с более ранней конструкцией, что было принято решение присвоить им собственную букву типа L. Однако, обладая первоклассным вооружением, хорошей автономностью и улучшенной обитаемостью, в качестве океанских подводных лодок тип L обладал рядом недостатков. Например, этим субмаринам не хватало устойчивости при всплытии. К тому же, лодки поздней постройки страдали от недостатков конструкции гребных винтов: при скорости выше 12 узлов повышение оборотов вызывало кавитацию на лопастях, что не давало возможности повысить скорость.

Предпосылки к созданию

На политику Британского Адмиралтейства в области развития подводного флота серьезное влияние оказали итоги Вашингтонской конференции 1921—1922 г.г., где был заключён Трактат четырёх держав между США, Великобританией, Францией и Японией. Статья 4 гласила, что после ратификации договора англо-японский союз, возобновленный в 1911 году, теряет силу.

Английские дипломаты стремились подчеркнуть, что договор был не аннулирован, а лишь заменён соглашением четырёх держав, — двусторонний пакт уступил место пакту четырёх держав. Однако японский делегат так определил смысл статьи 4: «Во всяком случае вы устроили союзу (англо-японскому) блестящие похороны».

Это событие создало ситуацию, когда Британским ВМС потребовалась подводная лодка, способная осуществлять дальние походы и нести службу в условиях Тихого океана. В 1924 году, оценивая будущие военно-морские потребности, Адмиралтейство сочло необходимым иметь восемьдесят подводных лодок. Большинство из них должны были быть размещены на Дальнем Востоке и в Средиземном море. Подводные лодки, базирующиеся в Средиземном море, должны были иметь возможность легко достичь как европейские, так и дальневосточные районы в случае возникновения чрезвычайной ситуации.

В марте 1924 года Адмиралтейством был создан комитет с целью выбора названий для будущих кораблей всех типов. Система наименований, принятая для подводных лодок, была такой же, как и для эсминцев: в качестве имени типа выступала буква английского алфавита[1]. Эта буква также использовалась как начальная буква для названий всех кораблей данного типа. Для типов подводных лодок была выбрана последовательность букв начиная с O, чтобы имена типов субмарин не пересекались с именами типов эсминцев (для типов эсминцев назначались A-, B-, C- и т.д.). Таким образом, строящиеся лодки стали типом O, за которым последовали типы P-, R-, S-, и т.д. Названия подводных лодок в основном заимствовались из классических источников.

Проектирование

При проектировании прототипа HMS Oberon были учтены недостатки типа L. Новые патрульные подводные лодки должны были обладать высокой выносливостью и хорошими мореходными качествами, а также иметь гидроакустическую систему и радиостанцию, которая могла применяться на перископной глубине.

Первая подводная лодка типа O, прототип HMS Oberon[2], строилась по программе 1923 года, и стала первой британской подводной лодкой с гидролокатором, предусмотренным еще при проектировании.

Развитие типа O

Вскоре выяснилось, что конструкция прототипа обладает рядом недостатков. Расчетная скорость составляла 15 узлов на поверхности и 9 узлов под водой, но фактически она не была достигнута.

Дальнейшими ключевыми событиями в развитии данного типа подводных лодок послужил заказ ВМС Австралии

В 1924 году Австралия учредила долгосрочную программу расширения своего военно-морского флота, которая включала строительство двух океанских подводных лодок. Прототип HMS Oberon во многом отвечал требованиям австралийской программы. Новые подводные лодки (подтип Oxley) были разработаны фирмой Виккерс-Армстронг (англ. Vickers-Armstrongs), и они выгодно отличались от конструкции HMS Oberon, спроектированного и построенного на Чатемской верфи (англ. Chatham Dockyard). За счет незначительного изменения линий корпуса и формы носовой оконечности австралийские подводные лодки достигли расчетной скорости 15 узлов на поверхности и 9 узлов под водой. Обе подводные лодки входили в состав австралийского флота в 1927 - 1930 г.г., после чего были переведены в резерв. Это было результатом экономической ситуации, которая заставила правительство Австралии принять решение о значительном сокращении расходов на оборону. В 1931 году обе подводные лодки вошли в состав Британского флота.

Еще 6 подводных лодок (подтип Odin) были построены по программе 1926 года. Их конструкция была разработана на базе австралийских лодок. Несколько увеличенные габариты и использование более мощных дизелей позволили увеличить надводную скорость. Кроме того, рабочая глубина погружения увеличилась до 95 метров[3].

Для чилийского флота в 1928-29 г.г. были построены 3 подводные лодки подтипа Capitan O'Brien. В качестве образца были взяты подводные лодки подтипа Odin, на которые было установлено более мощное 120-мм орудие Mk IX[4].

Постройка и испытания

Всего подводных лодок типа O было построено 12 единиц.

Подводная лодка HMS Oberon была построена на Королевской Чатемской верфи и спущена на воду 22 марта 1924 года.

Обе лодки подтипа Oxley (HMS Oxley и HMS Otway') строились на верфи Виккерс-Армстронгс с 1925 по 1927 год.

Шесть подводных лодок подтипа Odin строились на нескольких верфях с 1927 по 1930 год:

  • HMS Odin на Королевской Чатемской верфи;
  • HMS Olympus и HMS Orpheus на верфи Бридмор;
  • HMS Osiris, HMS Oswald и HMS Otus на верфи Виккерс-Армстронгс.

Все три подводные лодки чилийского проекта (подтип Capitan O'Brien) строились на верфи Виккерс-Армстронгс с 1928 по 1929 год.

Описание конструкции

Корпус

После не очень удачного применения конструкции с двойным корпусом для лодок типа G и J, с чрезвычайно неправильной формой и сложным прочным корпусом, уже при проектировании типа L был выбран преимущественно круглый прочный корпус. Поскольку прочный корпус круглого сечения представляет собой оптимальную конструкцию, позволяющую противостоять морскому давлению и ударным волнам подводных взрывов, подводные лодки можно стали прочнее и безопаснее. Помимо этого, круглое сечение также позволило облегчить конструкцию.

Как и конструкция корпуса типа L, конструкция корпуса типа O предусматривала размещение цистерн главного балласта за пределами прочного корпуса, по одной цистерне с каждой стороны, аналогично седельным сумкам для лошадей («седельные цистерны») (англ. Saddle tanks).

На подводных лодках типа O топливные баки находились вне прочного корпуса и первоначально на HMS Oberon (а также на лодках подтипа Oxley) они имели клёпаную конструкцию. Вследствие этого баки протекали на большой глубине, что выдавало расположение подводной лодки. От этого недостатка удалось избавиться во время очередного ремонта, когда клепаные баки были заменены сварными.

HMS Oberon и лодки подтипа Oxley были оснащены низко расположенными передними горизонтальными рулями (англ. hydroplane или diving plane), что позволяло производить более быстрое погружение. Однако, такие горизонтальные рули были весьма уязвимы к внешним повреждениям. На подводных лодках подтипа Odin и всех последующих лодках, носовые горизонтальные рули располагались в верхней части прочного корпуса, выше ватерлинии. Это позволило разворачивать рули и защитить их от повреждений, когда они не использовались.

Энергетическая установка и ходовые качества

Подводные лодки оснащались двумя дизельными двигателями и двумя электродвигателями.

Вскоре стало ясно, что нагрузка на дизельные двигательные установки слишком велики.

Во время переброски в Австралию только что построенных подводных лодок подтипа Oxley на двигателях HMAS Otway были обнаружены трещины. По прибытии на Мальту аналогичные трещины были обнаружены на двигателях HMAS Oxley, и обе лодки были задержаны для ремонта.

Двигательная установка HMS Osiris, в порядке эксперимента, была оснащена гидравлическими системами сцепления Vulcan, вместо механических сцеплений. Ожидалось, что это улучшит условия работы дизельных двигателей, так как высокие нагрузки (торсионные вибрации), которые испытывала двигательная установка прототипа HMS Oberon, требовали серьезных изменений в конструкции валов двигателей.

Экипаж и обитаемость

Численность экипажа подводных лодок типа O колебалась от 53 (6 офицеров и 47 матросов) до 56 (5 офицеров и 51 матрос) человек.

Вооружение

Минно-торпедное вооружение

На подводных лодках типа O были установлены 6 носовых и 2 кормовых 533-мм торпедных аппарата. Боезапас составлял 16 торпед Mark IV. Впоследствии эти торпеды были заменены на торпеды Mark VIII. Для кормовых торпедных аппаратов запасные торпеды не были предусмотрены.

Характеристика торпед подводных лодок типа O
Наименование Калибр, мм Длина, мм Масса, кг Масса взрывчатого вещества, кг Дальность хода, м Скорость, узл.
Mark IV 533 6896 1454 234 5500/8700 40/35
Mark VIII 533 6579 1566 340 4570/6400 45,5/41

Вспомогательная/зенитная артиллерия

102-мм/40 корабельное орудие QF Mk IV

На всех подводных лодках типа O, кроме подтипа Capitan O'Brien, было установлено одно палубное орудие 102/40 QF Mk IV.

На подводных лодках подтипа Capitan O'Brien устанавливалось 120-мм орудие Mk IX.

Характеристика орудий устанавливаемых на подводные лодки типа O
Наименование Калибр мм Длина ствола мм Масса ствола с затвором кг Масса снаряда кг Начальная скорость м/с Дальность стрельбы км
102/40 QF Mk IV 102 4064 1245 14,1 664 9,1 - 10,6
120-мм орудие Mk IX 120 5400 3011 - 3032 22,68 808 14,5 - 15,5


Зенитное вооружение состояло из двух пулеметов системы Льюиса.

Характеристика зенитного пулемета системы Льюиса подводной лодки типа O
Калибр, мм Длина ствола, мм Масса, кг Скорострельность, выстрелов в мин. Начальная скорость пули, м/с
7,69 665 11,8 500-600 740

Средства связи, обнаружения, вспомогательное оборудование

На подводных лодках типа O устанавливалось следующее оборудование:

Модернизации и переоборудования

Модернизации подводных лодок типа O
Год Подводные лодки Оборудование
1930-е гг. Все лодки типа O Орудие 102/40 QF Mk IV было заменено на его модификацию 102/40 QF Mk XII
1930-е гг. HMS Oberon и лодки подтипа Oxley Во внешних топливных баках клепаная конструкция была заменена на сварную.
При этом емкость баков возросла до 186 т на HMS Oberon и до 195 т на подтипе Oxley.
1942-1943 гг. HMS Oberon, HMS Otway,
а также все оставшиеся лодки подтипа Odin
Пулеметы Льюиса были заменены на орудие 20/70 Oerlikon Mk II/IV.
Также был установлен радар Type 291W.

История службы

См. также

Примечания

  1. После начала войны 1939 года была восстановлена ​​практика, существовавшая в Британском флоте до 1924 года: в качестве имени подводных лодок использовались только буквы и цифры.
  2. Первоначальное название O.1
  3. После того как HMS Otus выполнил погружение почти на 110 метров было обнаружено, что требуется некоторое усиление корпуса в кормовой части.
  4. 120-мм орудие Mk IX не нашло применения на британских подводных лодках из-за раздельного заряжания.
  5. HMS Oberon первоначально был присвоен номер вымпела 21P. Изменен на 21N в 1939 году. Начиная с 1940 года номер вымпела стал N21
  6. Во время войны гибель HMS Oxley объяснялась случайным взрывом. Согласно официальной публикации 1947 года, крушение HMS Oxley было вызвано несчастным случаем. Позже считалось, что HMS Triton случайно протаранил HMS Oxley. Только в начале 1950-х годов, более чем через десять лет после инцидента, общественность была проинформирована о том, что HMS Triton торпедировал HMS Oxley в результате ошибки.
  7. Наиболее вероятной причиной потери является то, что HMS Orpheus погибла на мине в районе Бенгази. Часто утверждается, что подводная лодка была потоплена 19 июня 1940 года итальянским эсминцем Turbine, но поскольку это должно было произойти до того, как HMS Orpheus послала свой последний сигнал, это неверно. HMS Orpheus была официально объявлена потерянной 27 июня 1940 года.

Литература и источники информации

Литература

  • Paul Akermann Encyclopedia of British Submarines 1901-1955. — Periscope Publishing Ltd., 2002 (reprint of the 1989 ed.). — 522 с. — ISBN 1-904381-05-7
  • Conway's All the world's fighting ships 1922-1946. — 101 Fleet Street, London: Conway Maritime Press Ltd., 1992 (reprint of the 1980 ed.). — 456 с. — ISBN 0-85177-146-7
  • MINISTRY OF INFORMATION / ADMIRALTY His Majesty's Submarines. — 5th. — Bennington, Vermont: Merriam Press, 2007. — 64 с. — ISBN 1-57638-021-1
