Подводные лодки типа U - серия малых патрульных подводных лодок, строившихся в Великобритании в 1937−1943 годах. Данный тип являлся одним из самых многочисленных и успешных типов субмарин Второй мировой войны. Лодки этого типа приняли активное участие в боевых действиях. Большинство построенных лодок служили в составе 10-й флотилии подводных лодок, базирующейся на Мальте. 19 субмарин данного типа были потеряны во время войны. С 1941 года некоторые лодки были переданы советскому флоту, Военно-морским силам Свободной Франции и другим союзным флотам. Последние уцелевшие лодки типа U были списаны в 1950-х годах.

Общие сведения

Подводные лодки типа U относятся ко 2-му поколению британских патрульных субмарин.

По своим характеристикам субмарины этого типа делятся на 3 группы:

  • 3 корабля-прототипа образуют отдельную группу, получившую название по имени головной субмарины HMS Unity;
  • Следующая группа лодок типа U состояла из двенадцати подводных лодок;
  • Следующие 34 подводные лодки образовали самую большую группу типа U, которая была заказана тремя партиями по «Чрезвычайной военной программе» (англ. War Emergency Programme) 1940 и 1941 годов.

Подводные лодки этого типа в основном получали названия, начинающиеся на U.

В июне 1940 года, в связи с началом строительства большого количества подводных лодок, руководство британского флота приняло решение отказаться от практики присвоения имен подводным лодкам. По этой причине субмарины типа U первоначально были пронумерованы как P31-P39, P41-P49 и т.д. Однако, в конце 1942 года Черчилль лично распорядился, чтобы все находящиеся в составе британского флота подводные лодки получили названия.

История создания

Предшественники

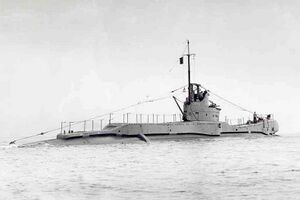

Подводная лодка HMS Triton, головная субмарина типа T, который являлся непосредственным предшественником типа U.

Конструкция субмарин группы Unity основывалась на тех же основных принципах, что и конструкция их предшественников, больших патрульных подводных лодок 2-го поколения типа T.

Проектирование патрульных лодок 2-го поколения началось в 1934 году. Необходимо было создать замену первым британским послевоенным подводным лодкам типов O, P и R. Подводные лодки этих типов не оправдали ожиданий конструкторов, так как оказались механически ненадежными, слишком большими, медленными и чрезмерно сложными в эксплуатации.

Было решено строить две основных категории подводных лодок:

  • патрульные лодки крупного размера для замены лодок типа O, P и R. Такими были субмарины типа T;
  • патрульные лодки малого размера с ограниченным диапазоном действия, чтобы действовать в таких районах как Северное или Средиземное море. К этой категории относились субмарины типа U.

Первая из больших патрульных подводных лодок 2-го поколения типа T, HMS Triton, была заказана в рамках программы 1935 года. Учитывая самый мощный торпедный залп, по сравнению с британскими или иностранными лодками, HMS Triton и другие субмарины типа T оказались успешными и чрезвычайно надежными.

Предпосылки к созданию

Проекции подводных лодок разных групп типа U.

Причины появление патрульных подводных лодок 2-го поколения, и, в частности, малых патрульных субмарин типа U, относятся как к технической, так и к дипломатической области.

Лондонский военно-морской договор 1930 года ограничил британский подводный флот общим тоннажем 52 700 тонн, максимальным стандартным водоизмещением на поверхности 2 000 тонн для любой подводной лодки и максимальным калибром вооружения 130 мм. Американцы предложили ограничение в 1 200 тонн на Лондонской конференции по разоружению 1935 года, но Адмиралтейство отклонило это предложение, поскольку оно поставило бы под вопрос создание подводных минных заградителей типа Grampus. Адмиралтейство предложило сохранить ограничение в 2 000 тонн, так как предполагало, что конкурирующие военно-морские державы, в качестве предмета национальной гордости, построят меньшее количество крупных подводных лодок, за которыми будет легче охотиться, чем за многочисленными подводными лодками небольших размеров.

Патрульные субмарины 1-го поколения типов O, P и R были разработаны для несения патрульной службы в Тихоокеанском регионе, в противовес мощному Императорскому японскому флоту. Подводные лодки должны были стать основным наступательным оружием против японских кораблей. Патрульные подводные лодки 2-го поколения должны были обладать большой автономностью, но быть более легким в обслуживании, а также значительно меньшими по своим размерам, чем лодки 1-го поколения, чтобы соответствовать ограничениям по международным договорам.

Патрульные подводные лодки 1-го поколения были значительно лучше своих предшественников времен Первой мировой войны. Однако, субмарины типов O, P и R доставили много хлопот, так как в процессе эксплуатации у них обнаружились дефекты корпуса и двигателей. Также были выявлены проблемы с негерметичными топливными баками, а мощность двигателей пришлось снижать. Для руководства флота стало очевидным, что надежность подводной лодки важнее высоких характеристик, которые фактически невозможно поддерживать. Работа над конструкцией новых патрульных подводных лодок 2-го поколения в конечном итоге привела к созданию субмарин, которые очень хорошо выдержали испытание войной. Технические характеристики были несколько снижены, топливные баки было решено снова расположить внутри прочного корпуса — хотя это и повлекло за собой некоторую потерю живучести.

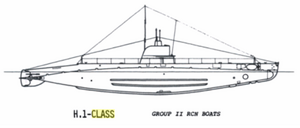

Проекция субмарины типа H (группы II). Для замены подводных лодок этого типа были спроектированы лодки группы Unity.

Проектирование

За несколько лет до Второй мировой войны было решено создать малую подводную лодку, предназначенную для обучения экипажей и операций в европейских водах. Этот третий (после типов типа S и T) довоенный проект британских патрульных подводных лодок 2-го поколения имел однокорпусную конструкцию и дизель-электрическую силовую установку. По программе 1936 г. были заказаны три прототипа лодок нового типа, получившего название по имени головного корабля Unity.

Первоначально предполагалось построить несколько дешевых и невооруженных подводных лодок взамен устаревших и изношенных лодок типа H, которые все еще использовались для обучения экипажей. Но поскольку также существовала потребность в малых патрульных подводных лодках ближнего радиуса действия, было принято решение установить на новые лодки вооружение.

Постройка и испытания

Все, кроме двух из 49 построенных лодок, были построены Виккерсом-Армстронгом; исключениями были HMS Umpire и HMS Una, обе построенные на верфи Чатема.

Описание конструкции

Корпус

Подводные лодки группы Unity были первыми британскими однокорпусными субмаринами со времен Первой мировой войны. Клепаный прочный корпус был разделен пятью водонепроницаемыми переборками. Прочный корпус и переборки были испытаны под давлением 4,76 атмосфер, что соответствует глубине 48,8 метра. Всего было шесть внутренних цистерн главного балласта, все они были оборудованы вентиляционными отверстиями с гидравлическими клапанами. Для более быстрого погружения и всплытия была установлена специальная цистерна, подключенная к воздушной системе высокого давления.


Энергетическая установка и ходовые качества

На патрульных подводных лодках 1-го поколения использовались силовые установки с прямым приводом. Крутильные колебания, приводившие к дефектам силовых установок такой конструкции на критических скоростях, так и не удалось полностью преодолеть, несмотря на применение гидравлических систем сцепления и виброгасителей. Единственным решением этой проблемы было отделение двигателя от гребного винта, чтобы обороты каждого из них можно было контролировать независимо.

В результате, для патрульных субмарин 2-го поколения были спроектированы дизель-электрические приводы, в которых гребные винты всегда приводились в движение электродвигателями. При движении на поверхности, дизели были соединены с генераторами, которые подавали ток на электродвигатели, приводившие в действие гребные винты. В погруженном состоянии электродвигатели приводились в действие током, потребляемым от батарей. При зарядке батарей один дизель-генератор подавал ток на сами батареи, а другой давал энергию для двигателей. В гавани оба дизель-генератора можно было использовать для зарядки. Аккумуляторная батарея 230 В состояла из двух секций по 112 ячеек большой емкости в каждой, расположенных в больших резервуарах под помещением центрального поста и жилым помещением.

Одной из проблем патрульных субмарин 2-го поколения была кавитация гребных винтов. На подводных лодках группы Unity проблема была обнаружена только во время войны, более чем через год после завершения строительства лодок. По-видимому, испытания лодок не были проведены в достаточном объеме. Исследования, включающие теоретические разработки, модельные эксперименты и дополнительные испытания показали, что кавитация является результатом воздействия различных факторов: характеристики самих гребных винтов, качества материала, формы кормы лодки, наличия зазоров, а также резонанса деталей корпуса вблизи гребных винтов. В качестве первой меры на лодках группы Unity были заменены гребные винты, что привело к некоторому улучшению. Позже на них установили гребные винты с более тонкими кромками и, наконец, гребные винты с более точно обработанными лопастями. К сожалению, эти меры не полностью исключили возможность появления кавитации. У субмарин групп I и II шум гребного винта был предотвращен в основном за счет изменения формы кормы.


Все топливные баки были установлены внутри прочного корпуса.

Экипаж и обитаемость

Численность экипажа подводных лодок группы Unity в мирное время составляла 27, в военное время 31 человек.

Численность экипажа подводных лодок I группы составляла 31 человек.

Численность экипажа подводных лодок II группы составляла 33 человека.

Вооружение

Минно-торпедное вооружение

На подводных лодках группы Unity были установлены 6 носовых 533-мм торпедных аппарата. Боезапас на HMS Unity и HMS Undine составлял 10 торпед Mark VIII. Боезапас на HMS Ursula составлял 8 торпед, позже в боезапас были добавлены 6 мин M Mark II. На субмарины I и II группы устанавливались 4 носовых 533-мм торпедных аппарата. Боезапас составлял 8 торпед, или 6 мин M Mark II.

Характеристика торпед подводных лодок типа U
Наименование Калибр, мм Длина, мм Масса, кг Масса взрывчатого
вещества, кг
Дальность
хода, м
Скорость, узл.
Mark VIII 533 6579 1566 340 4570/6400 45,5/41

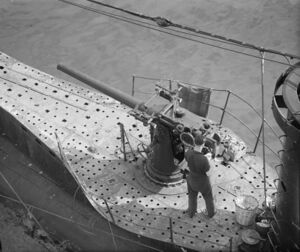

76-мм орудие 3"/45 QF Mk I на борту подводной лодки.
Характеристика магнитной мины M Mark II
Тип взрывателя Калибр, мм Масса, кг Масса взрывчатого
вещества, кг
Способ установки Глубина установки, м
Магнитный 533 798 454 Торпедный аппарат 9-110

Вспомогательная/зенитная артиллерия

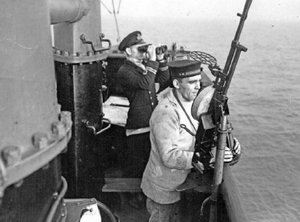

7,62-мм пулемёт системы Vickers, который устанавливался на подводные лодки типа U.

На подводных лодках группы Unity было установлено одно палубное 76-мм орудие 3"/45 QF Mk I.

На субмарины группы I при постройке было установлено одно палубное 76-мм орудие 12-pdr 12cwt[1].

На подводные лодки группы II устанавливалось одно палубное 76-мм орудие 3"/45 QF Mk I.

Характеристика орудий устанавливаемых на подводные лодки типа U
Наименование Калибр мм Длина ствола мм Масса ствола с затвором кг Масса снаряда кг Начальная скорость м/с Дальность стрельбы км
76-мм орудие 12-pdr 12cwt 76 3 149 510 5,87 681 5,8 - 10,7
76-мм орудие 3"/45 QF Mk I 76 3 630 1 020 7,26
7,94
617
640
4,8 - 11,8

Зенитное вооружение состояло из двух (группа I) или трех (группа II) пулеметов системы Льюиса или пулеметов системы Vickers. На подводные лодки группы Unity зенитные пулеметы не устанавливались.

Характеристика зенитных пулеметов устанавливаемых на подводные лодки типа U
Наименование Калибр, мм Длина ствола, мм Масса, кг Скорострельность, выстрелов в мин. Начальная скорость пули, м/с
Пулемет системы Льюиса 7,69 665 11,8 500-600 740
Пулемет системы Vickers 7,69 720 18,1 450-500 747

Средства связи, обнаружения, вспомогательное оборудование

Подводные лодки типа U были оснащены спасательным оборудованием. В корпусе были смонтированы две эвакуационные камеры со специальными люками над ними, а также шкафчики для хранения необходимого спасательного снаряжения. Приходилось идти на компромиссы, так как боевая эффективность подводных лодок страдала из-за размещения дополнительных устройств безопасности, которые отнимали много ценного пространства. К тому же, два дополнительных люка, пробивающие прочный корпус, снижали прочность конструкции. Система спасения включала использование спасательных аппаратов Дэвиса (англ. Davis Submerged Escape Apparatus или сокр. DSEA), которые позволяли морякам дышать кислородом под водой во время всплытия с затонувшей подводной лодки.

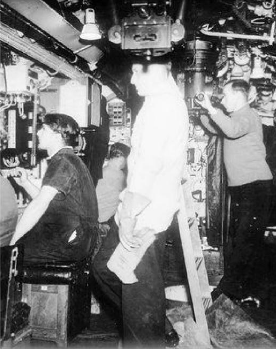

Центр управления подводной лодки HMS Upright.
Оборудование, которое устанавливалось на подводных лодках типа U
Группа ASDIC Гидрофон Радар
Unity Type 129 Type 710В Type 286W
I Type 129 или Type 138 Type 710В Type 286PW
II Type 129 или Type 138 Type 710В Type 291W


Также субмарины были оснащены радиостанциями, которые можно было использовать на перископной глубине (2 антенны), и телефонным оборудованием.

Модернизации и переоборудования

Модернизации подводных лодок типа U
Год Подводные лодки Оборудование
1942 г. HMS Unbeaten, HMS Unique Установлена носовая часть характерная для субмарин группы II.
76-мм орудие 12-pdr 12cwt было заменено на 76-мм орудие 3"/45 QF Mk I
1942-43 г.г. HMS Ursula Переоборудована для возможности постановки мин.

История службы

См. также

Примечания

  1. На подводные лодки HMS Unbeaten HMS Unique в ходе модернизации 1942 года 76-мм орудие 12-pdr 12cwt было заменено на 76-мм орудие 3"/45 QF Mk I.
  2. HMS Unbroken атаковала итальянский дивизион кораблей, состоящий из 6 крейсеров и 11 эсминцев. Поврежденные ее торпедами корабли, тяжелый крейсер Bolzano и легкий крейсер Muzio Attendolo, достигли порта, но уже никогда не смогли выйти в море.
