Проект лидеров эсминцев 1918 года

Проект лидеров эсминцев 1918 года

Перейти к: навигация, поиск

Лидер эсминцев 1918 года

ВМС
США
Общие данные


Вооружение


Артиллерия главного калибра

  • 5 (5х1) — 127 мм.

Минно-торпедное вооружение:

  • 3 трехтрубных торпедных аппаратов 533 мм.

Зенитная артиллерия:

  • 1 (1х1) — 76 мм.

Противолодочное вооружение:


Данный проект является продолжением работ по определению облика лидеров эсминцев, которые начались в 1917. В ходе разработки корабля рассматривалось несколько вариантов, которые отличались как водоизмещением, так и расположением отделений энергетической установки. Лидер по проекту 1918 года не был воплощен в металле, но в следующем году появились новые эскизы корабля данного класса.

Общие сведения

Лидер эсминцев по проекту 1918 года имел гладкопалубный корпус, вооружен пятью орудиями главного калибра 127 мм и тремя трехтрубными торпедными аппаратами 533 мм, а также одним орудием ПВО 76 мм и одним бомбометом.

Но в ходе проектирования было представлено три варианта с различным водоизмещением, причем два из них имели по два подварианта с различным размещением отделений энергетической установки — как с последовательным, так и эшелонированным.

История создания

Предшественники

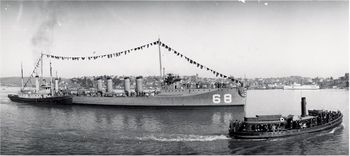

USS Shaw (1917), эсминец типа Sampson

В первой половине 10-ых годах ХХ-го века США выбрали для себя следующий стандарт при разработке и строительстве эскадренных миноносцев (типы кораблей с Cassin по Sampson):

  • корпус с полубаком;
  • стандартное водоизмещением порядка 1000 тонн;
  • скорость хода 29÷30 узлов;
  • основное вооружение:
    • главный калибр — четыре орудия 102 мм;
    • минно-торпедное вооружение — четыре двухтрубных торпедных аппарата 450 мм или 533 мм или четыре трехтрубных торпедных аппаратов 533 мм.

Но летом 1917 глава Бюро строительства и ремонта контр-адмирал Дэвид У. Тейлор попросил Отдел предварительной разработки подготовить несколько эскизов нового для ВМС США типа корабля — лидера эсминцев. И в период с 20 августа по 10 сентября были представлены три различных варианта гладкопалубного корабля — с характеристиками можно ознакомиться в таблице ниже.

Проекта лидера эсминцев 1917 года, вариант 1
Параметр Проекты лидера эсминцев
Вариант 1 Вариант 2 Вариант 3
Водоизмещение стандартное, т 2565 2100 1675
Длина по ватерлинии, м 118,9 108,2 100,6
Ширина по ватерлинии, м 11,43 10,82 9,75
Осадка, м 3,51 3,43 3,28
Мощность энергетической установки, л.с. 28800 21600 14400
Количество судовых котлов 4 3 2
Скорость, узлов 35,5 33 29,5
Количество орудий главного калибра 127 мм 6 6 4
Количество трехтрубных торпедных аппаратов 533 мм 2 2 4
Количество орудий ПВО 2 2 2

При этом два варианта обладали ослабленным торпедным вооружением, причем торпедные аппараты располагались побортно — таким образом, залп с борта состоял из трех торпед против шести у строящихся в то время эсминцев типа Caldwell. Но зато главный калибр состоял из шести орудий 127 мм против четырех 102 мм.

Ни один из вариантов воплощен в металле не был, но разработка лидеров эскадренных миноносцев остановлена не была.

Проектирование

В 1918 лидеров проектирование продолжилось:

  • в начале года появился проект с водоизмещением 1525 т;
  • в июне были представлены несколько проекта с увеличенным водоизмещением, т.к. ВМС были заинтересованы в большем корабле:
    • проект от 10 июня — 2150÷2200 т;
    • проект от 11 июня — 1750 т.

При этом проекты начала года и 10 июня имели по два варианта, которые отличались расположением котельных и машинных отделений:

  • один имел последовательное расположение — вначале находились два котельных отделения, за ними — одно или два машинных;
  • второй имел уже эшелонное размещение — вначале располагалось котельное отделение, за ним — два машинных, и ближе к корме — еще одно котельное отделение.
Параметр Проекты лидера эсминцев
Проект начала года Проект от 10 июня Проект от 11 июня
Водоизмещение стандартное, т 1525 2150÷2200 1750
Длина по ватерлинии, м 99,06 109,7 102,1
Ширина по ватерлинии, м 10,06 11,2
Осадка, м 3,08 3,43 3,35
Мощность энергетической установки, л.с. 16900
Количество судовых котлов 2 2 2
Скорость, узлов 33,8 37 35
Дальность плавания, морских миль 2500

Состав вооружения известен только для проекта начала года:

  • главный калибр — пять одиночных орудий 127 мм в открытых установках;
  • торпедное вооружение — три трехтрубных аппаратов 533 мм: один по центру корпуса и два по бортам;
  • ПВО — одно орудие 76 мм;
  • противолодочное вооружение — один бомбомет.

Как видно из таблицы, приведенной выше, самым амбициозным был проект от 10 июня — корабль должен был развивать скорость в 37 узлов. Хотя он и был самим большим из всех трех.

Но как и проект 1917 года, лидеры эсминцев 1918 построены не были — хотя работы продолжились в 1919 году: тогда появился новый проект.

Описание конструкции

Корпус


Надстройка

Известна конструкция надстройки только у проекта начала года, при этом она различалась в зависимости от расположения отделений энергетической установки.


Энергетическая установка и ходовые качества


Вооружение

Главный калибр

Основная статья: Орудие 127-мм/51 Mark 7
Орудие 127 мм/51 Mark 7 на эсминцах США

На лидере эсминцев проекта 1918 располагались пять орудий 127 мм:

  • по два орудия на носу и на корме:
    • два на главной палубе;
    • два на крышах надстроек.
  • одно орудие на крыше центральной надстройке.

Скорее всего, использовали бы орудие 127-мм/51 Mark 7 или схожую модель со следующими характеристиками:

  • скорострельность — 8÷9 выстрелов/мин;
  • начальная скорость снаряда — 960 м/с для большинства видов снарядов;
  • дальность максимальная при угле вертикальной наводки 20° — примерно 16000 м.

Могли быть использованы следующие снаряды:

  • бронебойные;
  • общего назначения Mark 15 Mod 1÷14.

Вероятнее всего, орудие размещалось бы в открытой установке P15, которая имела следующие характеристики:

  • масса — 10 т;
  • углы вертикальной наводки — от 15° вниз до 20° вверх;
  • скорость вертикальной наводки — зависела от матроса: один поворот колеса наведения отклонял орудие на 1,21°;
  • сектор горизонтальной наводки:
    • первое орудие — 280°;
    • второе орудие — 250°;
    • третье орудие — два сектора по 105° влево и вправо;
    • четвертое орудие — 286°;
    • пятое орудие — 280°.
  • скорость горизонтальной наводки — зависела от матроса: один поворот колеса наведения отклонял орудие на 1,18°.

Зенитная артиллерия

Основная статья: Орудие 76-мм/50 Mark 10
Орудие 76-мм/50 Mark 10

Одно орудие ПВО размещалось на платформе, которая располагалась над палубой и находилась:

  • ближе к корме между торпедными аппаратами у варианта с последовательным расположением отделений энергетический установки;
  • в центральной части корпуса за носовой надстройкой у варианта с эшелонированным расположением отделений энергетической установки.

Скорее всего, использовали бы орудие 76-мм/50 Mark 10 со следующими характеристиками:

  • скорострельность — 15÷20 выстрелов/мин;
  • начальная скорость снаряда — 823 м/с;
  • дальность максимальная при угле вертикальной наводки 43° — 13350 м;
  • дальность максимальная при стрельбе по воздушным целям — 9270 м.

Могли быть использованы следующие снаряды:

  • бронебойные Mark 29 Mod 1 и Mod 2;
  • осколочные Mark 27 Mod 1;
  • зенитные Mark 23 Mod 1 и Mod 3, Mark 27 Mod 1 и Mod 4

и т.д.

Установка открытая, должна была обладать следующими сектора стрельбы:

  • угол вертикальной наводки — до 60° вверх;
  • сектор горизонтальной наводки — 360°.

Минно-торпедное вооружение

Основная статья: 533-мм торпеда Bliss–Leavitt Mark 8
533-мм торпеда Bliss–Leavitt Mark 8

На лидере эсминцев планировали использовать три трехтрубных торпедных аппаратов 533 мм, которые располагались следующим образом:

  • вариант с последовательным расположением отделений энергетический установки:
    • один по центру корпуса за второй трубой — сектор пуска торпед по 60° налево и направо;
    • два по бортам перед кормовой надстройкой — сектор пуска торпед 120°.
  • вариант с эшелонированным расположением отделений энергетической установки:
    • один по центру корпуса за второй надстройкой;
    • два по бортам между кормовыми надстройками.

В качестве торпеды, скорее всего, использовали бы 533-мм Bliss–Leavitt Mark 8. Она обладала следующими характеристиками:

  • масса взрывчатого вещества — 211 кг;
  • дальность хода — 14,6 км;
  • скорость хода — 26 узлов.

Противолодочное вооружение

Бомбомет Mark 1

На корме должен был быть размещен один бомбомет — скорее всего, Mark 1 Y-типа. Он обладал следующими характеристиками:

Возможно, применялись бы глубинные бомбы Mark 3:

  • масса взрывчатого вещества — 136 кг;
  • скорость погружения — 1,8 м/с;
  • максимальная глубина погружения — 90 м.

Этот корабль в искусстве

Эсминец США V уровня Hill

Проект начала года с последовательным расположением отделений энергетической установки представлен в игре World of Warships в виде премиум эсминца США V уровня Hill. Но это корабль, прошедший гипотетические модернизации в 20-30-ых годах XX-го века.

Дело в том, что главный калибр состоит из пяти универсальных орудий 127-мм/38 Mark 12 в установках Mark 24 Mod 11:

  • орудия №1 и №2 закрыты башеноподобными щитами со всех сторон, кроме задней;
  • орудия №3, №4 и №5 полностью открыты.

ПВО усилено и состоит из:

  • двух одиночных пулеметов 12,7 мм Browning M2, установленных на крыше первого уровня передней надстройки перед мостиком;
  • двух «Чикагских пианино» (установка Mark 2 Mod.2 с четырьмя орудиями 28 мм/75 Mark 1), которые располагались на зенитной площадке вместо орудия 76 мм.

Также изменено и противолодочное вооружение — на корабле располагаются:

В качеств торпед используются 533-мм Mark 11.
