Артиллерия на кораблях должна размещается так, чтобы орудия имели наибольший возможный угол обстрела и при этом им была обеспечена надёжная броневая защита, удобная подача боеприпасов и т. п. Исходя из этих требований и поставленных перед артиллерией задач, существуют различные варианты её расположения.

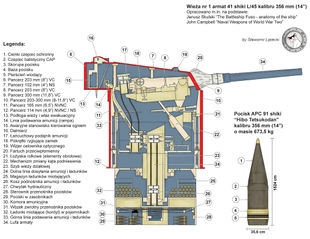

Схема башни ГК №1 линкора IJN Fusō

Размещение артиллерии на корабле

Корабельная артиллерия имеет множество вариантов размещения. По виду артиллерийские установки делятся на:

  • Установки башенного типа
  • Установки палубного типа
  • Установки палубно-башенного типа

Выбор типа артиллерийской установки зависит от поставленных целей и сферы ее применения. К примеру, башенные установки для орудий ПВО неудобны и редко применяются, поскольку требуется большая скорость наводки, которой не удаётся достигнуть при стрельбе из башенных установок под большими углами возвышения.

Башенные артиллерийские установки

  • Башенные установки лучше всего удовлетворяют тактическим требованиям, перечисленным в предыдущем разделе. В башне легче всего достигнуть защиты личного состава орудий и механизмов от неприятельских снарядов, химического оружия и авиабомб. Каждая башня состоит из боевого отделения (защищенная верхняя часть башни) и подбашенного отделение (скрытой части башенной установки, которая включает лифты и артиллерийских погребов)

Башенные установки делятся на одноорудийные и многоорудийные. Каждая из концепций имеет свои преимущества и недостатки. Сохранение живучести артиллерии лучше обеспечивается в одноорудийных установках. Очевидно, в случае, когда 4 орудия размещены в 4-х башнях, при повреждении одной из башен, теряется четверть артиллерии, а при размещении 4-х орудий в двух двухорудийных башнях – теряется половина артиллерии. Однако важным является ещё и фактор веса при проектировании корабля. Так, чем меньше веса сопутствующего оборудования требуется на одно орудие, тем больше можно усилить корабль дополнительным вооружением и/или бронезащитой, улучшить техническое оборудование, а следовательно и тактические качества.

Устройство башенной артиллерийской установки главного калибра видно на рисунке:


Корабельная башенная артиллерийская установка с картузным орудием времён Второй мировой войны (кликабельно)

1 — вторая нижняя палуба, 2 — снарядный погреб, 3 — первая нижняя палуба, 4 — зарядный погреб, 5 — средняя палуба, 6 — шахта элеватора, 7 — главная палуба, 8 — барабан, 9 — перегрузочное отделение, 10 — верхняя палуба, 11 — катки, 12 — лафет, 13 — орудийная башня

На схеме не показаны механизмы наводки ствола и устройство продувки после выстрела. Для лучшего понимания размеров башенной установки на рисунке изображен человек ростом 172 см.

Следует отметить, что в башенных установках может размещаться не только артиллерия главного калибра, но и более мелкокалиберная и скорострельная вспомогательная артиллерия. Для неё справедливо утверждение, что скорострельность орудий снижается по мере увеличения их количества в одной башне. Происходит это, главным образом, вследствие того, что с увеличением числа орудий в каждой башне, уменьшается объём помещения, в пределах которого работает её расчёт, осуществляющий заряжание. При заряжании орудий средних и мелких калибров, значительная часть манипуляций осуществляется вручную и теснота боевого отделения негативно сказывается на свободе манипуляций и приводит к уменьшению скорости заряжания. Затрудняется перегрузка снарядов из погребов в башни, что в свою очередь также замедляет скорость стрельбы. Влияние тесноты в башнях сказывается сильнее по мере увеличения калибра орудий. На основе перечисленных рассуждений можно прийти к выводу о целесообразности в некоторых случаях для повышения скорострельности переходить даже к одинарным башням, учитывая возникающие при этом негативные факторы, как то увеличение удельного веса, приходящегося на одно орудие, преодоление сложности расположения на корабле и т. п.

Рассмотрим плюсы и минусы различных концепций многоорудийных башенных установок на примере четырёхорудийных башен ГК.

Установка артиллерии в двух- и трёхорудийных башнях даёт по сравнению с установкой в одноорудийных башнях значительную экономию. Так, при переходе от двухорудийных установок к трёхорудийным, выигрыш в весе, приходящийся на одно орудие, составляет 15%, при переходе к четырёхорудийным установкам выигрыша в весе практически нет из-за усложнения устройства приспособлений подачи боеприпасов. Это проиллюстрировано в таблице:


В силу отсутствия выигрыша в удельном весе каждого орудия, выбор между размещением 3-х или 4-х орудий в башне является нетривиальной задачей. В пользу четырёхорудийных башен служат следующие факторы:

  1. вероятность, что вражеский снаряд попадет в одну из трех четырёхорудийных башен меньше, чем вероятность попадания в одну из четырех трёхорудийных,
  2. четырёхорудийная башня имеет больший вес, соответственно сопротивления ударам снарядов выше,
  3. броневую защиту четырёхорудийных башен, при том же общем весе артиллерии осуществить легче,
  4. заряжание четырёхорудийных башен более удобно из-за симметричности,
  5. большая масса башни уменьшит поворот при выстреле,
  6. с точки зрения организации стрельб удобнее комбинировать залпы, чем при трёхорудийных башнях.

На основе вышеперечисленного специальная комиссия, создававшаяся для такого сравнения, сделала вывод о том, что 4-х орудийные башни выгоднее 3-х орудийных, но при условии, что орудия будут расположены автономно и отделены солидными траверзами. В то же время стоит отметить весьма существенный недостаток четырёхорудийных башен, заключающийся в том, что очень слабой её стороной является передняя стенка – амбразуры. Важным является и вопрос компоновки орудий внутри четырёхорудийной башни. Рассматривались варианты построения, когда каждое орудие абсолютно автономно, будучи отделено от соседних толстыми 102-127 мм (4-5 дюймов) броневыми траверзами или же вариант, когда два соседних орудия соединяются вместе в одну обойму так, чтобы башня состояла как бы из двух двухствольных орудий. В пользу второй конструкции имеют место следующие предпосылки:

  1. башни могут быть спроектированы более узкими, что должно содействовать увеличению углов обстрела,
  2. упрощение схемы.

К недостаткам второго подхода можно отнести то, что:

  1. выстрелы придётся осуществлять в каждой башне сразу из двух орудий, расположенных по одну и ту же сторону от диаметральной плоскости, что может вызвать поворот башни,
  2. больше вероятность, что будут одновременно повреждены сразу два орудия,
  3. в случае осечки или затяжного выстрела у одного из орудий, откат обоих орудий будет всё равно совершаться за счёт работы другого, и следовательно, обнаружить непроизводство выстрела первого орудия будет трудно, следствием чего могут быть несчастные случаи,
  4. из-за неодновременности выстрелов двух орудий, что почти всегда и происходит, может возникнуть перекос орудий в обойме и вызываемый этим перекос всей системы.

Расположение башен ГК на кораблях различных классов значительно отличается. К примеру, расположение башенных установок на линкорах и крейсерах значительно отличается. Это связано с размерами кораблей, боевым применением, калибрами орудий главного калибра и множеством других факторов.

Расположение артиллерии на линкорах:
Расположение артиллерии на крейсерах:

Осевое расположение наиболее массивных башенных установок боевых кораблей объясняется тем, что при такой компоновке обеспечивается наилучшая остойчивость судна.

Палубные артиллерийские установки

Палубные установки используются на тех кораблях, на которых требования экономии в весе не позволяют иметь башенные установки (в частности из-за ограниченного водоизмещения судна), а именно на эсминцах, лидерах, крейсерах водоизмещением 4000-6000 т, авианосцах и т. п.


Палубные артиллерийские установки не имеют подбашенного отделения, а орудие и обслуживающие системы раздельные. В отличии от башенных установок, у таких установок полностью изолированные погреба и пути подачи боеприпасов.

Палубные установки, как уже упоминалось, широко применяются для зенитных орудий и пулемётов. Преимущества палубных установок по сравнению с башенными:

  1. больше точность наводки,
  2. больше скорость наводки,
  3. легче производится наводка на больших углах возвышения при качке,
  4. большие углы возвышения достигаются легче: максимальные углы возвышения для палубных установок с 152-100 мм орудиями, имеющими щиты, могут достигать значений 60-70 градусов, для орудий 75 мм – ещё больше,
  5. палубные установки являются наивыгоднейшими в отношении веса по сравнению с башенными и гнездовыми, и это преимущество ещё более увеличивается с переходом от ординарных к парным и тройным установкам.



К недостаткам палубных установок можно отнести следующие:

  1. защита палубных установок значительно уступает башенным,
  2. меньшая величина горизонтальных углов обстрела, если орудие в палубной установке стоит на борту,
  3. при наличии парных и тройных установок возможно обеспечение одновременного залпа из всех орудий, поэтому, также как и в башенных установках, вследствие разницы в затяжках выстрелов следует ожидать большего разброса снарядов из-за меньшей массы палубных установок.
Палубно-башенная установка СМ-5

Палубно-башенные артиллерийские установки

Артиллерийские установки палубно-башенного типа имеют часть броневой защиты, что обеспечивает лучшую защищенность по сравнению с палубными установками.

Также орудие, механизмы наведения и заряжания являются одним целым, а все остальные системы размещаются отдельно. Подбашенное отделение состоит из подъемного механизма (элеватора).

Броневая защита таких установок чаще всего представляет собой незамкнутую противопульную и противоосколочную броню, которая является вращающейся частью установки. Палубно-башенные установки по сравнению с палубными улучшают условия использования артиллерии и лучше защищают личный состав и механизмы.

Благодаря совмещению неплохой защищенности и относительно малого веса, данный тип орудий получил широкое распространение на эскадренных миноносцах и крейсерах.
