Z-31 (1941)

Перейти к: навигация, поиск

Эскадренный миноносец Z-31

Служба
Третий рейх
Исторические данные
01.09. 1940 г. Заложен
15.05.1941 г. Спущен на воду
11.04.1942 г. Введен в строй
05.1945 г. Выведен из боевого состава
02.01.1958 г. Сдан на слом
Общие данные
2603 / 3519 т. Водоизмещение
(стандартное/полное)
127 / 12 / 3,92-4,65 м. Размерения
(длина/ширина/осадка)
ЭУ
Экипаж
332 чел. Общая численность
11 чел. Офицеры
321 чел. Матросы
Бронирование
/ 6-11 мм. Пояс/борт
13 мм. Палуба
30 / 20 / 15 / 20 мм. Башни ГК
(лоб/бок/тыл/крыша)
Вооружение

Артиллерия главного калибра

Зенитная артиллерия

Минно-торпедное вооружение

Однотипные корабли

Z-32
Z-33
Z-34
Z-37
Z-38
Z-40 (постройка отменена)
Z-41 (постройка отменена)
Z-42 (постройка отменена)


Z-31немецкий эскадренный миноносец, головной корабль серии 1936A(Mob) из семи кораблей. Заложен, строился и вошел в строй во время Второй мировой войны. 30 декабря 1944 года участвовал в «Новогоднем бою». 28 января 1945 года тяжело поврежден в бою с британскими крейсерами, отремонтирован. После войны передан по репарациям Великобритании, а затем Франции. В Национальных военно-морских силах Франции под названием Marceau корабль служил до 1958 года.

Постройка

23 апреля 1938 года концерну Deschimag A.G. в Бремене был выдан заказ на строительство восьми эсминцев (Z-23, Z-24, Z-25, Z-26, Z-27, Z-28, Z-29, Z-30) типа 1936А. Главное отличие от предшественников заключалось в переходе на более мощную 150-мм артиллерию. Это было вызвано в первую очередь стремлением обеспечить огневое превосходство нал кораблями вероятного противника (прежде всего, французскими лидерами с их пятью-восемью 138-мм орудиями). От первоначально разработанного проекта эсминца (тип 1937) новые корабли унаследовали спаренные башенные установки, хотя к их разработке еще не приступили. Одна такая башня должна была устанавливаться на баке, три оставшиеся установки были обычными щитовыми. Из-за более тяжелого вооружения полное водоизмещение новых эсминцев превысило 3500 т, увеличились размеры корпуса. Общая компоновка и энергетическая установка в целом повторяли прототип, но обводы корпуса были существенно улучшены.

Головной эсминец новой серии Z-23 был заложен 15 ноября 1938 г. Начиная с него, немцы вернулись к традиционной практике не присваивать эскадренным миноносцам именные названия, поэтому корабли серии получили лишь литерно-цифровые обозначения. Между тем, неофициально им присваивались имена погибших в ходе Норвежской операции кораблей типа 1934/1934A и типа 1936[1], отчего эта и последующие серии в ряде документов обозначались как тип Narvik.

Тяжелый крейсер Seydlitz во время достройки. На заднем плане эсминец Z-31. Бремен, 16 сентября 1941 года.

19 сентября 1939 г. были заказаны еще двенадцать эскадренных миноносцев типа 1936А, причем строительство поручили верфям, зарекомендовавшим себя наилучшим образом при работе над кораблями предыдущих серий. Заказ на первые шесть (Z-31, Z-32, Z-33, Z-34, Z-35, Z-35) получил Deschimag A.G., еще на четыре (Z-37, Z-38, Z-39, Z-40) - принадлежавшая концерну Круппа Germaniawerft из Киля. 13 октября ей же заказали два оставшихся корабля серии - Z-41 и Z-42. Поскольку постройка осуществлялась за счет средств, выделенных рейхстагом на ведение боевых действий, шифр проекта трансформировался в тип 19З6А (Mob), что означало «Мобилизационный». Сами же корабли практически не отличались от довоенных систершипов.

17 февраля 1941 года эсминцы Z-40, Z-41, Z-42 были исключены из кораблестроительной программы и перезаказаны как разведывательные крейсера типа 1940 (SP-1 - SP-3), а Z-35 и Z-36 перезаказаны как эсминцы типа 1936B.

Корабль Верфь Стапельный номер Заказан Заложен Спущен на воду Введен в строй
Z-31 Deschimag A.G., Бремен W1001 19.9.1939 1.9.1940 15.5.1941 11.4.1942

Описание конструкции

Корпус

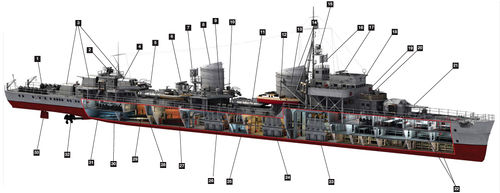

Эскадренный миноносец Z-39 типа 1936A(Mob):
1 - мины; 2 - Счетверенная 20-мм установка Vierling; 3 - Одноорудийная 150-мм/48 установка; 4 - Камбуз и каюты коков и стюардов; 5 - параван; 6 - кормовой дальномер; 7 - антенна радара FuMo-63; 8 - кормовая труба; 9 - 20-мм/65 автомат; 10 - глубинные бомбы; 11 - передний 533-мм торпедный аппарат; 12 - катер; 13 - деррик-кран; 14 - передняя труба; 15 - прожектор; 16 - антенна радара FuMo-21/24; 17 - носовой дальномер; 18 - мостик; 19 - рулевая рубка; 20 - 37-мм автомат; 21 - 150-мм/48 башенная установка; 22 - кубрики экипажа; 23 - 3-е котельное отделение; 24 - 2-е котельное отделение; 25 - отсек вспомогательного котла; 26 - 1-е котельное отделение; 27 - 2-е турбинное отделение; 28 - задний 533-мм торпедный аппарат;; 29 - 1-е турбинное отделение; 30 - валопроводы; 31 - кормовая надстройка с кают-компанией и каютой капитана; 32 - винт; 33 - руль.

Корпуса эсминцев - без седловатости, с большим удлинением: отношение длины к ширине составляло более 10,5; отношение длины к высоте борта (от киля до верхней палубы) на миделе - около 18. Примерно 40 % длины корпуса занимал полубак. Установка более тяжелого и габаритного вооружения заставила увеличить размеры: полная длина достигла 127 м, ширина - 12 м.

В районе машинно-котельных отделений, на половине длины корабля, имелось двойное дно. Междудонное пространство высотой 1,1 м использовалось для хранения топлива, масла, питьевой и котельной воды. Водонепроницаемые переборки делили корпус на пятнадцать отсеков[4]. Все переборки доходили до верхней палубы, а в носовой части - до палубы полубака. Применялась поперечная система набора. Расстояние между шпациями в районе машинно-котельных отделении (отсеки IV-X) составляло 1,2 м; в XI-XIII отсеках - 1,4 м; во II и XIV отсеках - 1 м; в I и XV - 0,5 м. Нумерация шпангоутов была условной - через 1 м, отчего главные водонепроницаемые переборки зачастую имели дробные номера. Эсминцы имели единственную непрерывную палубу - верхнюю, нижняя палуба проходила лишь в оконечностях. Все палубы были водонепроницаемыми.

Форма корпуса предшественников типа 1934/1934A и типа 1936 подверглась дальнейшему усовершенствованию. В частности, в подводной части форштевня появилось явно выраженное бульбовидное утолщение, позволившее уменьшить сопротивление формы, благодаря чему при возросшем водоизмещении скорость сохранилась на прежнем уровне. Увеличение ширины, удлинение носовой части и увеличение развала носовых шпангоутов существенно улучшили мореходность. Также были удлинены дейдвуды и установлено два параллельных руля. Корабли типа 1936А уже в ходе постройки оснастили клиперным или, как его называли в Германии, «атлантическим» форштевнем. Корабли снабжались скуловыми килями.

Эскадренный миноносец Z-31 выходит с верфи Deschimag A.G.. Вместо носовой башни щитовая установка, Нанесен камуфляж.

Конструкция корпуса была усилена, особенно в носовой части, где располагалась башня. Внутреннее расположение было аналогично предшественникам типа 1936, за исключением отсутствовавшего ахтерпика и отсека XII, в котором размещались устройства подачи боезапаса и перегрузочное помещение башни. Эсминцы типа 19З6А (Mob) отличались от кораблей типа 1936А только незначительными изменениями в планировке внутренних помещений и некоторыми улучшениями по части силовой установки.

Германские верфи успели приобрести большой опыт сварных работ, благодаря чему корпуса эсминцев изготавливались цельносварными. Использовалась судостроительная сталь марки St-52 с содержанием углерода 0,2 % и пределом прочности на разрыв 52-61 кг/мм². Толщина бортовой обшивки составляла 6-11 мм, а палубной доходила до 13 мм, что позволяло ей противостоять пулеметному обстрелу с воздуха.

Силовая установка

Разрез эскадренного миноносца Z-32 типа 1936A(Mob). Копия подлинного чертежа, датированного 24.04.1942

Уникальность германских эсминцев в ряду современников заключалась в применении на них энергетических установок с высокими рабочими параметрами пара, ставших, вместе с тем, их настоящей «ахиллесовой пятой».

Эскадренные миноносцы типа 1936A/1936A (Mob) оснащались котлами системы Wagner с естественной циркуляцией воды с рабочим давлением 70 атм. и температурой пара 460°С. Котлы были трехколлекторными, с горизонтальными пароперегревателями и подогревателями воздуха, но без экономайзеров. Первое время в них имелись проблемы с перегревом котельных трубок, имевших очень большую длину. Во избежание этого пришлось применить опоры с водяным охлаждением. С каждой стороны котла в середине главного набора трубок устанавливался U-образный суперподогреватель, позволявший помимо подогрева питательной воды удалять из нее кислород и другие растворенные газы. Повышенные требования к качеству питательной воды привели к необходимости введения специальных деаэраторов вместо обычных опреснителей.

Тепловая схема машинно-котельной установки эскадренного миноносца Z-33:
1 - главный котел; 2 - главная турбина; 3 - вспомогательные механизмы; 4 - главный холодильник; 5 - конденсатный насос; 6 - холодильник главного эжектора; 7 - деаэратор; 8 - обратный охладитель; 9 - главный питательный блок; 10 - водоподогреватель; 11 - уравнительная цистерна; 12 - испаритель; 13 - резервная цистерна; 14 - резервный питательный насос.

Эскадренные миноносцы типа 1936A/1936A (Mob) имели по шесть котлов в трех котельных отделениях. Они располагались побортно без продольной переборки. С учетом конфигурации корпуса, в носовом котельном отделении (№3) стояли котлы так называемого «малого» типа, имевшие меньшие размеры и паропроизводительность. Для обеспечения повседневных нужд на стоянке имелся вспомогательный котел, располагавшийся в VIII отсеке.

Работу котельной установки обеспечивали два главных и два маршевых питательных насоса, располагавшиеся по одному в каждом машинном отделении (производительность 210 и 50 м³/ч соответственно), а также по одному резервному в каждом котельном отделении (производительностью 150 м³/ч). В каждом котельном отделении имелось по два турбо- и одному электрофорсуночному блоку, одному турбо- и одному растопочному электровентилятору.

На каждом котле устанавливалось по две двойных ротационных форсунки. Поступающий к котлам воздух подогревался отходящими топочными газами, мазут и питательная вода - паром. И мелись также подогреватели мазута свежим паром до 85-95°С.

Управление котлами осуществлялось системой автоматического регулирования фирмы Ascania, имевшей регуляторы нагрузки, питания, воздуха, уровня воды в коллекторе котла, перепада давления питательной воды и топлива. Система обеспечивала устойчивую работу котлов при разных режимах нагрузки, строго поддерживая давление пара. Автоматика позволила сократить численность вахты до трех человек в каждом котельном отделении. Тем не менее, готовность автоматической системы в любой момент дать сбой держала котельную команду в постоянном напряжении, а в случае ее отказа кораблю грозила полная потеря хода.

Схема управления турбозубчатого агрегата эскадренного миноносца Z-33:
ПХ - передний ход; ЗХ - задний ход.
1, 2, 3, 4 и 5 - сопловые клапаны переднего хода; 6 - клапан заднего хода; 7 - переключающий клапан.

Турбо-зубчатые агрегаты эскадренных миноносцев типа 1936A/1936A (Mob) относились к системе Wagner активно-реактивного типа[7].

Каждый турбо-зубчатый агрегат кораблей типа 1936A/1936A (Mob) состоял из четырех корпусов: в первом располагалась турбина высокого давления переднего хода, во втором - турбина высокого давления заднего хода (эти две турбины размещались на одном валу); в третьем - турбины низкого давления переднего и заднего ходов в общем корпусе; в четвертом - турбина среднего давления переднего хода. Ступени турбины низкого давления заднего хода монтировались по обеим концам турбин низкого давления переднего хода. С целью повышения экономичности, на полном переднем ходу пар подавался в обе части турбин высокого давления параллельно, а на маршевом - последовательно.

По проекту суммарная мощность турбо-зубчатых агрегатов составляла 70 000 л.с. (наибольшая - до 78 000 л.с. кратковременно). Полную мощность заднего хода (7500 л.с. при 260 об./мин.) разрешалось поддерживать не более 15 минут из опасения чрезмерного нагрева турбин низкого давления и конденсатора, длительное же движение задним ходом допускалось только на половинной мощности.

Эскадренный миноносец Z-37 типа 1936A (Mob) в плавучем доке. Форма кормовой оконечности, рули и гребные винты.
Эскадренный миноносец Z-39 типа 1936A (Mob) на полном ходу.

Все турбо-зубчатые агрегаты были одноступенчатыми и располагались в изолированных отсеках; носовая турбина работа за на правый винт, кормовая - на левый, что соответствовало принятой в немецком кораблестроении традиции. Валы от трех секции турбин шестернями соединялись с колесом редуктора, передававшим суммарный момент на трехлопастной винт из медно-цинкового сплава (на Z-31 диаметром 3,35 м) со скоростью вращения до 390 об./мин. В подшипниках гребных валов вместо обычного «белого металла», вызывавшего сильный износ механизмов и служившего источником вибрации, использовался синтетический пластик Ditron с водяной смазкой. У эсминцев типа 1936A/1936A (Mob) общая длина гребного вала левого борта составляла 25,22 м, правого - 38,71 м; вес - 14,28 и 17,86 т соответственно.

Несмотря ни на что, скоростные характеристики германских эскадренных миноносцев заслуживают весьма высокой оценки. Реальная максимальная скорость кораблей типа 1936A/1936A (Mob) в боевых условиях составляла в районе 35 уз. После установки тяжелых 150-мм орудийных башен скоростные качества несколько ухудшились, в открытом море скорость не превышала 33 уз. Эсминец Z-31 развивал на испытаниях скорость 36,1 уз.

В целом силовые установки немецких эскадренных миноносцев оказались крайне ненадежными. Как признавался один из немецких инженер-механиков, во время войны личный состав электромеханических боевых частей нередко награждался не за действия в бою с противником, а за борьбу с авариями. Не оправдались и надежды на экономичность силовых установок с высокими параметрами пара. Главная причина заключалась в том, что расход пара на вспомогательные механизмы значительно превысил проектный, причем особенно заметно это было на экономическом ходу. Проведенные в 1941 г. на эсминце Z-14 Friedrich Ihn прогрессивные замеры расхода топлива показали, что если на полном ходу данное превышение составляло 3,3 %, то на экономическом - более 46 %!

Топливо хранилось в отсеках второго дна, но основная часть в бортовых цистернах, причем топливные насосы котлов могли качать его только из этих цистерн, что вызывало требование их постоянного наполнения.

Следствием перечисленных проблем стало резкое снижение дальности плавания. И хотя емкость нефтяных цистерн эсминцев типа 1936A/1936A (Mob) по сравнению с предыдущими типами была несколько увеличена - на Z-31 до 318 т (полный - 825 т), заданная дальность плавания в 4400 миль 19-узловым ходом оказалась недостижима. Расчеты проведенные в конце 1943 г. для Z-37 показали цифру в 2950 миль. Однако, и эта цифра, по словам американских инженеров осматривавших трофейный Z-39, была слишком оптимистична - они оценили дальность плавания эсминцев типа 1936A/1936A (Mob) в 2200, максимум - в 2500 миль.

Вооружение

Основная статья: 150-мм/48 орудие TBtsK C/36
Основная статья: 37-мм/83 полуавтомат SK C/30
Основная статья: Торпеды Германии
Основная статья: Мины Германии
Эскадренный миноносец Z-31 после ввода в строй, апрель 1942 г.
Схема одноорудийной 150-мм/48 башни эсминцев типа 1936A/1936A (Mob).

Вся артиллерия германских эскадренных миноносцев изготавливалась концерном Rheinmetall-Borsig AG, штаб-квартира которого располагалась в Дюссельдорфе.

На эскадренных миноносцах типа 1936A/1936A (Mob) произошел переход на увеличенный до 150-мм калибр главной артиллерии. Подразумевалось, что при практически равной скорострельности (8-10 выстр./мин) огневая мощь возрастет в 1,5 раза, а дальность стрельбы увеличится на 30 %[9].

Новое орудие, разработанное специально для эсминцев, получило обозначение 15 cm ТВК С/36[10], встречается также обозначение 15 cm TBtsK C/36. Его реальный калибр составлял 149,1 мм, длина ствола - 48 клб. Оно имело лейнированный ствол, горизонтальный скользящий затвор ручного действия, ручное заряжание и досылание снаряда. Выстрел производился электромагнитным способом. Техническая скорострельность достигала 12 выстр./мин., но на практике зависела от темпа подачи боеприпасов и выносливости заряжающих, а в свежую погоду скорость стрельбы снижалась очень существенно. Использовалось два типа снарядов весом по 45,3 кг: полубронебойные с донным взрывателем мгновенного действия и фугасные с головным взрывателем с временной задержкой. Дальность стрельбы достигала 118 кбт.

Эскадренный миноносец Z-24 типа 1936A. Расположение 150-мм орудий и 20-мм счетверенного автомата на кормовой надстройке.
150-мм/48 одноорудийная установка. 3D-модель.
150-мм башня эсминца Z-39.

В 1939 г. орудия прошли испытания для определения их пригодности к использованию на эсминцах. Четыре установки LC/36 были смонтированы на Z-8 Bruno Heinemann на позициях №№ 1, 2, 3 и 5[11]. Испытания проводились на малом ходу и при хорошей погоде, поэтому их результаты были весьма обманчивы.

На кораблях типа 1936А предполагалось разместить по пять орудий, в том числе два - в закрытой двухорудийной башне LC/38. Двухорудийная башня должна была быть установлена на полубаке перед носовой надстройкой с углами горизонтального наведения - 120°[12] на каждый борт. Углы обстрела для орудий №4 и №5 составляли по 120° на борт, установка №3 могла вести стрельбу в секторе от 30 до 150 град, на каждый борт.

Производство башенных установок задерживалось, и в сентябре 1938 г. адмирал Редер распорядился достраивать эсминцы без них. В результате все восемь кораблей типа 1936А и головной Z-31 типа 19З6А (Mob) вошли в строй с четырьмя 150-мм орудиями. Учитывая, что башни впоследствии будут установлены, носовое орудие монтировалось на невысоком банкете, сооруженном вокруг недооборудованного барбета. Остальные три 150-мм установки монтировались, как и на предыдущих сериях эсминцев, в кормовой части кораблей.

Одинарная установка LC/36 на центральном штыре с броневым щитом коробчатой формы (толщина брони: лоб - 10 мм, бок и крыша - 6 мм) весила 16,1 т и обеспечивала круговое горизонтальное наведение и вертикальное в пределах -10°...+30°. Горизонтальная наводка обеспечивалось электрическим приводом, вертикальная - гидравликой. Каждое орудие обслуживалось двумя элеваторами (главным и вспомогательным), обеспечивавшими 7-8 раздельных выстрелов в минуту. Каждая люлька подъемника цепного типа вмещала один снаряд или заряд, которые подавались в находящиеся рядом с орудиями перегрузочные посты, затем их вручную укладывали на окружавшие орудия полукруглые лотки. В перегрузочных постах также хранилось по 6-10 готовых выстрелов для каждого орудия (аналогично в башенных установках).

Схема двухорудийной 150-мм/48 башни эсминцев типа 1936A/1936A (Mob).
150-мм башня эсминца Z-39.

Двухорудийная башня LC/38 представляла собой облегченный вариант аналогичных установок германских линкоров. Сокращение массы со 108-120 тонн до 60,4 достигалось в основном за счет уменьшения бронирования (лоб - 30 мм, бока и крыша - 20 мм, тыл - 15 мм). Орудия в башне размещались в единой люльке, заряжание осуществлялось вручную, вертикальная и горизонтальная наводки - по указателям передаваемым от приборов управления стрельбой. Горизонтальное наведение обеспечивалось электрическим приводом, вертикальное - гидравликой, обеспечивающим скорость наведения в 8° в секунду. Каждое орудие обслуживалось одним элеватором, обеспечивающим подачу 7-8 выстрелов в минуту на орудие. В перегрузочных постах также хранилось по 6-10 готовых выстрелов для каждого орудия. Максимальный угол возвышения составлял 65°, однако ведению стрельбы по воздушным целям мешали низкая скорострельность и отсутствие приборов управления зенитным огнем. Но главное, идея экономии веса реализована не была: даже «облегченная» башня весила почти вдвое больше двух одинарных установок.

Первым из кораблей типа 1936A/1936A (Mob) башенную установку получил Z-23 во время ремонта в феврале-июне 1942 г. Как и следовало ожидать, мореходные качества эсминца значительно ухудшились. К тому же башенная установка не обладала должной водонепроницаемостью: вода вызывала короткие замыкания электроприводов, в результате чего корабль мог оказаться безоружным с носовых курсовых углов. Z-31 получил свою башню к декабрю 1942 г., перед убытием а Север.

Спаренная установка 37-мм/83 полуавтоматов SK C/30.
37-мм/83 полуавтоматы SK C/30 в спаренной установке Dopp LC/30.
Счетверенная 20-мм/65 установка Vierling.
Счетверенная 20-мм/65 установка Vierling на тяжелом крейсере Prinz Eugen.
20-мм/65 автомат C/38 в одноорудийной установке C/38.
Счетверенная 20-мм/65 установка Vierling в одном из музеев.

Зенитное вооружение Z-31 по проекту состояло из двух спаренных 37-мм зениток С/30 и десяти 20-мм автоматов C/38. 37-мм «спарки» стояли на площадках по бокам второй дымовой трубы, 20-мм автоматы располагались на носовой и кормовой надстройках в счетверенных установках и в одинарных на площадках возле кормового дальномерного поста на средней надстройке. Однако из-за отстающего от потребностей флота производства, Z-31 при вступлении в строй лишь восемь 20-мм автоматов C/38: счетверенная установка на кормовой надстройке, одноствольный автомат на баке, два на площадках позади второй дымовой трубы и четвертый на кормовой надстройке за возвышенным 150-мм орудием на позиции №4.

37-мм зенитная пушка С/30 была полуавтоматической, из-за чего практическая скорострельность не превышала 40 выст./мин, но обладала высокими баллистическими характеристиками. Спаренные установки LC/30 обеспечивали вертикальное наведение в пределах -9°...+85°. Их важнейшей особенностью была стабилизация в трех плоскостях при помощи гироскопов. Из-за этого масса установки составила 3670 кг (из которых 630 кг приходилось на силовой привод), однако эффективность вызывала нарекания. Было отмечено, что слабые гироскопы не всегда успевали компенсировать быстрые рывки корабля. Немало неприятностей доставляло воздействие воды на открытые установки, приводившее к замыканиям электрических цепей.

В 1930 году фирмой Rheinmetall был разработан 20-мм автомат С/30, которым в годы войны вооружались практически все корабли Кригсмарине. По сравнению со знаменитым Oerlikon, немецкий автомат обладал большей массой снаряда, дальностью стрельбы и досягаемостью по высоте, но существенно уступал в скорострельности. Последняя на практике ограничивалась 120 выстрелами в минуту из-за неудачной конструкции затвора и малой емкости магазина (20 патронов), что заставляло делать частые паузы в стрельбе для перезарядки. Поистине феноменальной была живучесть ствола, достигавшая 20 тыс. выстрелов! Впоследствии была разработана облегченная (56 кг) и улучшенная модель С/38, магазин которой вмещал 40 патронов, а практическую скорострельность удалось довести до 220 выстр./мин.

20-мм автоматы С/38 монтировались в одинарных установках L/30, имевших коническое основание, к которому крепилась телескопическая труба, позволявшая регулировать высоту подъема ствола. Масса установки - 420 кг, расчет - 4-6 человек. Наиболее удачной стала 20-мм установка L/38 Vierling, разработанная фирмой Mauser в 1941 г. и объединявшая четыре 20-мм автомата С/38. При весе 2150 кг Vierling развивал скорострельность до 880 выст./мин.

Боекомплект зенитной артиллерии обоих калибров составлял 2000 снарядов (фугасных или трассирующих) на ствол.

Кормовой торпедный аппарат эсминца Z-39. В 1943 г. посты торпедистов на германских эсминцах сделали закрытыми и оснастили сферическими куполами из оргстекла.
Мины на палубе немецкого эсминца.
Бомбомет на одном из немецких эсминцев.
Эсминец Z-37 типа 1936A(Mob) после вступления в строй, конец 1942 г.

Торпедное вооружение Z-31 было стандартным для немецких эскадренных миноносцев и состояло из двух 533-мм четырехтрубных аппаратов, которые приводились в действие вручную или дистанционно с мостика при помощи силового привода с гидравлическим двигателем. Пуск торпед при скорости до 28 узлов допускался в секторе от 30 до 150 градусов на каждый борт, на более высокой - от 45 до 135 градусов. Поворот аппарата на 90° осуществлялся за 50 секунд. Трубы аппаратов - без растворения, изготавливались из легких алюминиевых сплавов, что существенно упрощало технологию. Средние трубы были смещены назад относительно крайних, чтобы предотвратить опасность повреждения хрупких стабилизаторов торпеды при залпе. Выстрел мог производиться сжатым воздухом или пороховым зарядом. Пост торпедного наводчика оснащался механическим указателем угла поворота и оптическим прицелом.

Помимо торпед, находящихся в аппаратах, по проекту в контейнерах рядом с ними должны были храниться восемь запасных. Для приемки, транспортировки и перезарядки торпед имелись легкие стрелы, две торпедных тележки и два зарядных приспособления.

Немецкие надводные корабли использовали только 533-мм парогазовые торпеды типа G7a, принятые на вооружение в 1938 г. и являющие мощным оружием - их боевые части включали 280 кг ТГА (тротил, гексоген, алюминий) или гексанита. Общая масса торпеды составляла 1528 кг, длина - 7,186 м. Существовало три режима хода: 6000 м на 44 узлах, 8000 м на 40 уз или 14 000 м на 30 уз. Глубина хода могла варьироваться в широком диапазоне - от 1 до 52 м с шагом 1 м. Торпеда снабжалась контактным или магнитным взрывателем.

Для постановки мин все немецкие эсминцы оборудовались стационарными минными путями, выполненными из стали швеллерного профиля и приваренными к палубе электросваркой. Штатная нагрузка эсминца составляла 60 якорных мин (контактных ЕМС, магнитных EMF и RMB, противолодочных UMA и UMВ) или 80-100 минных защитников (RB и EMR).

Эсминец Z-31 имел четыре бомбомета у кормовой надстройки. На вооружении стояли глубинные бомбы двух типов - WBF и WBG. Они имели одинаковый заряд (60 кг), но различались по обшей массе, скорости и глубине погружения. Штатный боезапас составлял 30 глубинных бомб.

Приборы управления огнем

Носовая часть эсминца Z-39. 150-мм башня и надстройка с приборами управления стрельбой и радиолокационным оборудованием. Башенные орудия подняты на максимальный угол возвышения.

Управление огнем на германских эсминцах осуществлялось с двух постов, располагавшихся на верхнем мостике и средней надстройке. Каждый пост был оборудован 4-метровым стереоскопическим дальномером и стабилизированным в двух плоскостях визиром. Последний включал в себя обычный бинокулярный прицел, приборы контроля готовности орудий к выстрелу, управления цепью стрельбы, автомат ВИР сдатчиками прицела и целика, снабженные корректорами, что позволяло управлять огнем упрошенным способом - без центрального поста. Носовой вычислитель был стабилизирован для определения величины изменения пеленга. Дальномер и вычислитель обслуживались расчетами из 3 человек. Центральный артиллерийский пост, включавший так называемую «артиллерийскую решающую станцию» (Artillerierechtenstelle) типа C34/Z фирмы Zeiss, располагался на нижней палубе. Гировертикаль размещалась в отсеке вспомогательных механизмов, близко к центру корабля. В целом эффективность системы управления огнем нельзя назвать высокой. В столкновениях с британскими кораблями немцы регулярно выдавали меньший процент попаданий.

Средняя настройка эсминца Z-39 с дальномером и площадками зенитных автоматов.

Система управления зенитным огнем фактически отсутствовала. Дистанционный взрыватель 150-мм снарядов при заградительной стрельбе по самолетам выставлялся по данным дальномерного барабана. 37-мм установки обеспечивались дальномером с базой 1,25 м, а 20-мм автоматы - ручными 70-см дальномерами.

Управление торпедной стрельбой осуществлялось с торпедного поста, располагавшегося рядом с артиллерийским. На крыльях мостика стояли торпедные прицелы типа TZA-2 со стабилизированной оптикой, выдававшие курсовой угол и скорость цели, дальность до которой определялась по дальномеру или, впоследствии, радару. Информация поступала на «торпедную решающую станцию» (Torpedorechtenstelle) также фирмы Zeiss, включавшую в себя планшет и электромеханический калькулятор для решения торпедного треугольника, а также автомат залповой стрельбы, определявший временные интервалы при пуске торпед веером. Минимальный интервал между пусками составлял 2 с.

Носовая надстройка эсминца Z-39 с радиолокационным и другим оборудованием:
1 - антенна станции FuMO-24/25; 2 - антенна станции FuMB-81 «Berlin-С»; 3 - антенна станции FuMB-3 «Bali»; 4 - антенна станции FuMB-4 «Sumatra»; 5 - инфракрасный детектор; 6 - антенна станции FuMB-26 «Tunis».

Радиолокационное оборудование и другие средства обнаружения

Эскадренный миноносец Z-31 был оснащен радиолокационной станцией[13] FuMO-24[14]. Для их размещения на верхнем мостике позади дальномерной площадки была оборудована небольшая рубка. Станция имела антенную решетку «матрасного» типа размером 6x2 м, рабочую частоту 368 МГц (длина волны 81,5 см) и дальность обнаружения надводной цели около 5,5 миль. На эсминце Z-31 даже столь габаритной антенне удалось обеспечить круговое вращение.

В начале 1945 года на средней настройке, позади второй трубы, дополнительно был установлен радар FuMO-63 «Hohentwiel К»: частота - 556 МГц, длина волны - 53,9 см, дальность обнаружения надводной цели - около 5 миль, воздушной - от 10 до 40 км в зависимости от высоты полета.

Немецкие радиодальномеры значительно уступали по своим возможностям английским. Пеленг цели определялся с точностью 3°, ошибка по дальности достигала 70 м, а две близко расположенные цели сливались на экране в одно эхо, что полностью исключало возможность ведения «слепой стрельбы». К тому же немецкие радары оказались весьма капризными и трудными в обслуживании системами, часто выходившими из строя. Разрыв между немцами и союзниками в радиоэлектронном оборудовании обозначился с 1942 г. и в дальнейшем он неуклонно увеличивался.

Также, непременным атрибутом радиоэлектронного оборудования немецких кораблей были станции радиотехнической разведки, часто называемые пассивными детекторами, принимавшим излучение радиолокаторов противника. Эсминец Z-31 первоначально был оснащен FuMB-3 «Bali» и FuMB-4 «Sumatra»[15]. Они имели дипольные антенны или небольшие антенные решетки, монтировавшиеся на фок-мачте (на уровне прожекторной площадки или «вороньего гнезда»). В 1945 году появились и другие станции, в т.ч. FuME-2 «Vespe-G» системы опознавания «свой-чужой».

Гидроакустические средства германских эсминцев первоначально ограничивались шумопеленгаторной станцией GHG[16], в комплект которой входило 36 гидрофонов, устанавливавшихся вдоль бортов, усилитель, компенсатор и два блока питания для усилителя и приемников. Посредством коммутатора обеспечивались различные режимы подключения приемников. Рабочие частоты: 500 Гц; 1, 3, 6 и 10 кГц. Считалось, что при движении корабля средним ходом станция способна обнаруживать шумы торпед с расстояния 2000 м, подводной лодки - с 500-700 м, но в боевых условиях выяснилось, что реальные показатели станции значительно скромнее.

Носовая часть эсминца Z-39. Якорное устройство.

В 1938 г. фирма GEMА завершила разработку гидролокатора, получившего название S-Gerat[17]. По принципу действия прибор был аналогичен британскому Asdic. Он работал на частоте 10-15 кГц с частотой следования импульсов до 300 Гц, имел дальность действия порядка нескольких сотен метров и в благоприятных условиях обеспечивал точность по пеленгу порядка 1°, по дальности - около 1 %.[18]

Вспомогательное оборудование

Кормовая часть эсминца Z-39. Брашпильное устройство.

Весьма прогрессивным было электрооборудование эсминцев, работавшее на постоянном токе напряжением 220 В. На эсминцах типа 1936А в каждом из машинных отделений находилось по турбогенератору марки AEG мощностью 200 кВт. Корабли типа 1936A (Mob) лишились одного турбогенератора. Для питания корабля при отключенных котлах на Z-31 имелось три дизель-генератора, располагавшихся в VIII отсеке под помещением вспомогательного котла. В средней надстройке имелся еще один дизель-генератор - аварийный, при этом все генераторы имели мощность по 80 кВт. Таким образом, общая мощность электростанции у кораблей типа 1936А достигала 720 кВт - рекордная величина для эсминцев того времени. Однако на типа 1936A (Mob) производительность электростанции снизилась до 520 кВт, поскольку имелся только один турбогенератор (в кормовом МО).

Немецкие эсминцы имели развитые противопожарную и водоотливную системы. Главная пожарная магистраль питалась от двух электрических насосов производительностью 20-30 т/ч при давлении 6 кг/см². В котельных и машинных отделениях и в отсеках, расположенных между ними, имелись системы парового и газового (газ СВ хранился баллонах и подавался сжатым воздухом) пожаротушения, а также устанавливались пеногенераторы.

Водоотливная система включала три электронасоса главной магистрали производительностью по 300 т/ч плюс три вспомогательные донки производительностью по 80 т/ч. Кроме того, можно было задействовать турбо-циркуляционные насосы, имевшие для этой цели специальные патрубки. Суммарная производительность составляла 2100 т/ч, что считалось большой величиной, но, как показал боевой опыт, отнюдь не лишней.

Эсминцы типа 1936A/1936A (Mob) оборудовались двумя рулями (площадью 4,5 м² каждый), установленными в струях винтов, что позволило заметно улучшить маневренность. Рулевых постов было два - основной в ходовой рубке и запасной на средней надстройке. Немцы отказались от традиционных штурвалов - их функцию выполнял поперечный переключатель, нажимая на один из концов которого рулевой замыкал цепь электрической рулевой машины, и руль перекладывался в соответствующую сторону. Аварийное управление могло осуществляться из румпельного отделения при помощи ручного штурвала. Эсминцы оборудовались гирокомпасами системы Anschütz, репитеры которых устанавливались на мостике, в ходовой рубке и в постах управления огнем. Магнитные компасы играли роль вспомогательных.

Якорное устройство состояло из двух якорей системы Холла весом по 2 т, для выборки которых служили два носовых якорно-швартовых шпиля с приводом от одного электромотора. Основным отличием кораблей типа 1936A/1936A (Mob) стал отказ от якорных клюзов - якоря вытаскивались на палубу полубака через небольшие полуклюзы, что позволило избавиться от забрызгивания. Кормовой брашпиль с электроприводом использовался для постановки тралов, буксировки и швартовки.

Экипаж

Экипаж на корме эсминца Z-28. 9 августа 1941 г. 150-мм орудия подняты на максимальный угол возвышения.

Экипаж эсминцев типа 1936A/1936A (Mob) по штату состоял 11 офицеров и 332 унтер-офицеров и матросов. По мере усиления зенитного вооружения численность личного состава неизменно росла и к концу достигла 11-15 офицеров и 320-335 матросов.

Расположение жилых помещений на всех кораблях было схожим. Каюта командира корабля занимала две трети кормовой надстройки. Там же, но ближе к носу, располагалась офицерская кают-компания с буфетом.

Жилые помещения офицеров (III отсек) состояли из 10 одно- и двухместных кают. Всего предусматривалось 15 мест.

Фельдфебели размещались во II отсеке в шести двухместных каютах, примыкавших к кают-компании. Матросы располагались в девяти кубриках: около 70 человек на нижней палубе в корме; остальные, в том числе машинная команда в полном составе - в носовой части на верхней и нижней палубах. В XI отсеке в полубаке находились 8-10 местные кубрики унтер-офицеров (маатов).

В целом бытовые условия команды нельзя назвать комфортными, однако немецкие моряки при стоянках в базе жили в береговых казармах, поэтому суровая практичность оборудования жилых помещений была для них нормой.

Окраска

Эскадренный миноносец Z-31, начало 1944 г.

Довоенная система окраски эсминцев в общих чертах не отличалась от принятой еще до Первой мировой войны - так называемая «схема 50/51». Корпуса окрашивались в средне-серый цвет (Dunkelgrau 51), надстройки - в светло-серый (Hellgrau 50), ватерлиния была темно-серой (Grau 23a/23b), для подводной части использовалось четыре оттенка красного. Козырьки дымовых труб - черные либо белые; палубы - темно-коричневого или темно-серого, почти черного, цвета (Teerfirnis Tf 99).

Эскадренный миноносец Z-31 после ввода в строй, вместо носовой башни щитовая установка. Нанесен камуфляж. Рённе, о. Борнхольм.

Как и подавляющее большинство кораблей Второй мировой войны, германские эсминцы не избежали увлечения камуфляжем. Широкое применение камуфляжной окраски на германских эсминцах началось в 1942 году. Как правило, использовалась двухцветная схема. Сначала поверх прежней средне-серой краски наносились широкие темно-серые или черные клинья, зачастую для создания эффекта «укорачивания» закрашивались оконечности, рисовались ложные буруны. С 1943 г. стала применяться двух- или трехцветная окраска в виде сходящихся полос, на флотском жаргоне называемая «зеброй». Однако, среди морских офицеров не было единого мнения относительно полезности камуфляжа и к весне 1944 года большинство, если не все германские эсминцы камуфляжа не несли и были полностью перекрашены в светло-серый цвет.

В годы войны для опознавания кораблей с воздуха на палубе в носу и корме рисовались белые круги со свастикой.

Средняя надстройка с дымовой трубой эсминца Z-39. 37-мм автоматы M/42 (прикрыт чехлом) и 43/М, радар FuMO-63 «Hohentwiel К» и кормовой дальномер (закрыт чехлом).

Модернизации

Основная статья: 105-мм/45 орудие SK C/32
Основная статья: 37-мм/69 автомат M/42
Основная статья: 37-мм/57 автомат 43/М

В конце 1942 года, перед уходом в Норвегию, Z-31 получил 150-мм башню и 20-мм установку L/38 Vierling на носовую надстройку.

К середине 1944 г. опасность, исходящая со стороны авиации союзников, заставила немцев значительно усилить зенитное вооружение своих кораблей. В это время на вооружение поступили новые автоматы 37-мм/69 M/42 и 37-мм/57 43/М концерна Rheinmetall-Borsig AG (в спаренной и одинарной установках соответственно), обладавшие существенно улучшенной скорострельностью. Несмотря на близкие баллистические характеристики, оба образца различались конструктивно и не совпадали по боеприпасам. Первый из них являлся морской версией армейской зенитки 3.7 cm Flak 36 с удлиненным стволом. Автоматика орудия работала по принципу отдачи затвора, благодаря чему техническая скорострельность достигала 250 выст./мин., хотя практическая была ниже. Стандартная обойма вмещала 5 снарядов. Спаренная установка весила 1,35 т и впервые в германском флоте снабжалась защитным щитом. Автомат 37-мм/57 43/М, разрабатывавшийся одновременно для армии и флота, являлся модификацией 30-мм авиационной пушки МК 103 с 37-мм стволом. В его автоматике использовался принцип отвода пороховых газов, обойма вмещала 8 патронов, вес установки составлял 1,4 т.

Эскадренный миноносец Z-31 после ремонта и модернизации, весна 1945 г.

Во время ремонта в Осло, в начале 1945 года, с Z-31 сняли разрушенную 150-мм башню, поврежденную в бою с британскими крейсерами, и заменили ее 105-мм/45 универсальным орудием SK C/32 в одноорудийной щитовой установке C/32gE. Перед носовой надстройкой на палубе бака и перед мостиком установлены четыре спаренных 37-мм автомата M/42.

После окончания ремонта в Норвегии и возвращения в Германию, Z-31 получил четыре спаренных 20-мм автомата C/38 в новой установке LM/44 - два побортно на палубе бака и два на крыльях мостика[19]. На площадке вокруг кормовой трубы, спаренные 37-мм полуавтоматы С/30 и одиночные 20-мм автоматы C/38 заменили на спаренные 37-мм/69 M/42 и одиночные 37-мм/57 43/М соответственно.

Миноносец T-35. Спаренные 20-мм автоматы в установках LM/44.

К концу войны Z-31 имел три 150-мм орудия на корме, одну 105-мм зенитку на баке, зенитное вооружение состояло из четырнадцати (6×2 M/42 и 2×1 43/М) 37-мм и десяти (1×4, 2×2, 2×1) 20-мм автоматов.

Так же, во время этой модернизации на Z-31 за кормовой трубой был установлен радар FuMO-63 «Hohentwiel К», станция FuME-2 «Vespe-G» системы опознавания «свой-чужой». Возможно установлены новейшие пассивные детекторы излучения FuMB-6 «Palau» и FuMB-7 «Timor», радар FuMO-25 последней модификации, а также другое оборудование.

Оценка проекта

Эскадренный миноносец Z-39 типа 1936A (Mob).
Эскадренный миноносец USS jenkins типа Fletcher.
Эскадренный миноносец IJN Shimakaze.
Эскадренный миноносец USS Goodrich типа Gearing.
Эскадренный миноносец IJN Akizuki.
Лидер «Ташкент» с временным вооружением из трех 130-мм орудий.

В своем классе германские эсминцы типа 1936A/1936A (Mob) были одними из самых крупных кораблей Второй мировой войны. По водоизмещению с ними могли конкурировать только французские лидеры, американские типа Fletcher и типа Gearing, японские типа Akizuki, а также оставшиеся в единичных экземплярах японский же IJN Shimakaze и советский «Ташкент». Почти все вышеперечисленные корабли превосходили «немцев» по совокупности тактико-технических характеристик и уж во всяком случае, по эксплуатационным качествам.

Cамым слабым местом германских эсминцев были энергетические установки на паре высоких параметров. Именно им они обязаны недостаточной дальностью плавания и высокой аварийностью. В 1941 г. штаб РВМ в своих расчетах исходил из показателя боеготовности флотилий эсминцев в 40 % относительно списочной численности кораблей. В период службы эскадренные миноносцы от четверти до трети всего времени проводили у стенок судоремонтных заводов. Ни в одном из флотов проблемы с надежностью энергетических установок не стояли так остро, как в германском, и не становились фактором, оказывавшим столь серьезное влияние на боевую деятельность! В ряде случаев эти проблемы становились причиной поражений.

Переход на 150-мм артиллерию заслуживает категорически отрицательной оценки. По такому показателю, как масса выпускаемого в минуту металла (что особенно важно в скоротечных поединках на близкой дистанции, характерных для кораблей данного класса), эсминцы типа 1936A/1936A (Mob) в реальных условиях проигрывали предшественникам. Размеры кораблей типа 1936A/1936A (Mob) были недостаточными для размещения столь мощного вооружения и не позволяли в полной мере реализовать его достоинства, а заплатить за это пришлось еще более ухудшившейся мореходностью. В итоге боевые свойства кораблей стали вызывать нарекания, что заставило вернуться к проверенному 127-мм калибру.

Эскадренный миноносец HMS Onslow.

К положительным характеристикам германских эскадренных миноносцев следует отнести высокую живучесть. Они имели прочную конструкцию, мощные водоотливные средства и эффективную противопожарную систему. Так, попадание торпеды в центр корпуса почти всегда оканчивалось для эсминца в других флотах трагически, между тем как Z-34 выдержал в 1945 г. этот «экзамен». Z-26, получивший в бою с охранением конвоя PQ-13 попадания значительного количества 152-мм снарядов и, несмотря на это, частично сохранивший боеспособность и сумевший быстро восстановить ход сначала до 15, а затем до 25 узлов.

Служба

В декабре 1942 г. закончивший обучение и наконец-то получивший 150-мм башню, Z-31 прибыл в Норвегию и к концу 1942 г. германский флот располагал в Арктике шестью эскадренными миноносцами.

Эскадренный миноносец Z-31 по прибытии в Норвегию. Вероятно, единственное фото с «целой» 150-мм башней. Камуфляж закрашен, нанесен фальшивый бурун.
Легкий крейсер HMS Sheffield.
Легкий крейсер HMS Jamaica.

После длительного перерыва отсылка северных конвоев возобновилась в декабре 1942 г. Она явилась настолько неожиданной для германского командования, что первой группе судов (конвой JW-51A) вообще удалось проскочить незамеченной. Следующий караван - JW-51B (14 судов) - вышел из Лох-Ю 20 декабря под эскортом тральщика, двух корветов, двух вооруженных траулеров, а также эсминцев HMS Onslow (брейд-вымпел кэптена Шербрука), HMS Orwell, HMS Obdurate, HMS Obedient, HMS Oribi и HMS Achates.

Тяжелый шторм разметал корабли конвоя. Когда утром 30 декабря ядро конвоя было обнаружено подводной лодкой U-354 (корветен-капитан Хербшлеб) в 50 милях южнее о. Медвежий, непосредственно под командованием Шербрука осталось лишь 9 транспортов. Вторая группа из 5 судов и траулера HMS Visalma осталась далеко позади. К ней же присоединился отставший из-за неполадок гирокомпаса HMS Oribi. Тральщик HMS Bramble Шербрук послал на розыск отделившихся судов. Кроме того в море находилась еще группа ближнего прикрытия каравана - крейсера HMS Sheffield (флаг контр-адмирала Барнета) и HMS Jamaica, вышедшие из Кольского залива.

Тяжелый крейсер Admiral Hipper в Норвежских водах.
Эскадренный миноносец Z-30.
Эскадренный миноносец Z-4 Richard Beitzen.
Эскадренный миноносец Z-6 Theodor Riedel.

Для нападения на конвой (операция «Regenbogen» - «Радуга») «Адмирал Арктики» адмирал Клюбер располагал тяжелым крейсером Admiral Hipper и шестью эскадренными миноносцами 5-й флотилии (Z-16 Friedrich Eckoldt, Z-4 Richard Beitzen, Z-6 Theodor Riedel, Z-29, Z-30, Z-31)[20]. Вскоре было получено разрешение от штаба руководства войной на море на привлечение к операции тяжелого крейсера Lützow. После разгрома конвоя он должен был направиться в самостоятельное крейсерство в северной части Норвежского моря (операция «Aurora»).

Непосредственное руководство немецкой эскадрой легло на вице-адмирала Оскара Куммеца. Им был разработан боя: германское соединение должно было догнать конвой, после чего более быстроходный Admiral Hipper атакой с севера вынуждал караван к отходу курсом на юг, где тот неминуемо наткнулся бы на подходивший Lützow. Каждому из крейсеров придавалась группа из трех эсминцев, которые в период сближения образовывали строем фронта разведывательную завесу в следующем порядке (с севера на юг): Z-16 Friedrich Eckoldt, Z-4 Richard Beitzen, Z-29, Z-31, Z-30, Z-6 Theodor Riedel. Крейсера находились чуть позади крайних кораблей завесы.

Около 17 часов 30 декабря корабли начали сниматься с якорей, в 22.00 соединение покинуло прибрежные воды, около полуночи благополучно миновало завесу из четырех британских подводных лодок и в 2.30 перестроилось в соответствии с планом боя, причем Admiral Hipper двигался курсом 30°, Lützow - 50°. В пути немало неприятностей эсминцам доставляло обледенение, из-за которого на Z-4 Richard Beitzen вышло из строя носовое орудие. Утром 31 декабря погода благоприятствовала немцам: отличная видимость, северо-западный ветер силой 5-6 баллов, волнение моря 5-6 баллов, редкие снежные заряды, температура воздуха 4-6 градусов мороза.

Первый контакт был получен в 7.18 визуально - радиолокационная станция FuMO-22 не оправдала возлагавшиеся на нее надежд. В 7.58 на Admiral Hipper объявили боевую тревогу.

Около 8.20 британский корвет HMS Hyderabad обнаружил силуэты двух эсминцев, но не сделал донесения, так как ожидался подход советских эсминцев. Спустя 10 минут те же корабли были замечены HMS Obdurate. В свою очередь капитан-цур-зее Шеммель, будучи уверенным в том, что его корабли обнаружены, и британский эсминец выходит в торпедную атаку, приказал открыть огонь. До того, как цель скрылась в темноте, Z-16 Friedrich Eckoldt успел дать лишь несколько залпов. Носовое орудие Z-29 сделало две осечки, а Z-4 Richard Beitzen вообще не открывал огня. Это столкновение выдало англичанам присутствие врага. В 9.29 Z-29 произвел еще несколько выстрелов по эсминцу противника, которым, по всей вероятности, был всё тот же HMS Obdurate.

В 9.39 Admiral Hipper открыл огонь и в течение получаса вел бой с четырьмя британскими эсминцами, которые искусно маневрируя и прикрываясь туманом и дымовыми завесами, не давали противнику прорваться к судам конвоя. HMS Achates и HMS Onslow получили значительные повреждения, на мостике последнего был серьезно ранен кэптен Шербрук.

Все это время германские эсминцы северной группы находились позади флагмана и только около 10.20 присоединились к нему. Скоро был обнаружен еще один британский корабль, опознанный как эсминец (реально тральщик HMS Bramble), по которому Admiral Hipper в 10.36 открыл огонь из всех орудий с дистанции 30 кбт., накрыв третьим залпом. После этого Куммец приказал командиру 5-й флотилии добить вражеский корабль. Два германских эсминца (Z-29 отстал) с некоторой заминкой принялись исполнять это распоряжение, однако вскоре Z-4 Richard Beitzen, давший всего четыре залпа был отпущен. Шеммель счел, что и одного лидера вполне достаточно для решения задачи. Z-16 Friedrich Eckoldt выпустил по цели не слишком много боеприпасов, но этого оказалось достаточно, чтобы в 11.21 HMS Bramble навсегда скрылся под водой.

Тяжелый крейсер (карманный линкор) Lützow.
Жертва «новогоднего» боя - эскадренный миноносец HMS Achates.

Южная группа немцев полным ходом приближалась к месту боя. В 10.42 суда конвоя были обнаружены уже визуально, но немцы ждали улучшения видимости и огонь не открывали, лишь Z-31 в 10.48 безуспешно дал три залпа из 150-мм орудий. Тем временем Admiral Hipper, на время оказавшийся далеко к северу от конвоя, нагнал его. В 11.15 германский флагман возобновил стрельбу и вскоре добился попадания в незакрытый дымовой завесой HMS Achates. Британский эсминец был быстро превращен в пылающую развалину и спустя два часа затонул. В 11.30 крейсер перенес огонь на HMS Obedient, но в этот критический момент сражения немцев ожидал весьма неприятный сюрприз.

Необнаруженные ранее крейсера Барнета, ориентируясь по орудийным вспышкам, наконец-то прибыли в район боя, чтобы внести свой вклад в спасение конвоя.

Внезапно Admiral Hipper подвергся сильному и меткому обстрелу с северо-востока. Из-за плохой видимости в этом направлении различить противника было невозможно, в то время, как HMS Sheffield и HMS Jamaica отлично видели врага. В 11.32-11.35 Admiral Hipper получил три попадания 152-мм снарядов, причинившие тяжелые повреждения и вызвавшие пожар. Поставив дымовую завесу, флагман Куммеца вышел из боя.

Последовавший за этим эпизод оказался еще более неприятным для немцев. Британские крейсера, закончившие к тому времени циркуляцию (они повторили маневр Admiral Hipper, чтобы не изменять горизонтальной наводки орудий), обнаружили почти прямо по курсу два германских эскадренных миноносца. Ими оказались возвращавшиеся после потопления HMS Bramble Z-16 Friedrich Eckoldt и Z-4 Richard Beitzen (следовал за лидером несколько южнее). Эсминцы находились в идеальной позиции для торпедной атаки. Это заставило англичан обрушить на них огонь всех орудий, включая 102-мм зенитки и 40-мм «пом-помы» правого борта. HMS Sheffield дал семь залпов и намеревался таранить немецкий эсминец, но не доходя полмили отвернул.

Когда первые снаряды противника легли вокруг Z-16 Friedrich Eckoldt, между Куммецом и совершенно запутавшемся в обстановке Шеммелем, состоялся по радио следующий диалог:

« С «Экольдта»: «Укажите Ваш курс и скорость? В каком направлении Вы ведете огонь в настоящий момент?»

С «Хиппера»: «Курс 80 градусов. На север».
С «Экольдта»: «Я наблюдаю по направлению в 300 градусов крейсер и эсминец. Это Вы? В какой Вы стороне от конвоя?»
С «Хиппера»: «Севернее».

»

В этот момент англичане взяли «Эккольдт» в вилку, однако Шеммель не предпринял никаких мер и продолжил выяснять отношения.

« С «Экольдта»: «Вы обстреливаете меня».

С «Хиппера»: «Нет. Это британский крейсер!»

»
Жертва «новогоднего» боя - эскадренный миноносец Z-16 Friedrich Eckoldt.
Эскадренный миноносец Z-29.

Аналогичное сообщение на лидер флотилии передал и Z-4 Richard Beitzen, однако было уже поздно. На корабль обрушился град снарядов. С Z-29 наблюдали, как очередное попадание в центр эсминца вызвало ужасный взрыв, и вскоре Z-16 Friedrich Eckoldt исчез в морской пучине вместе со всеми находившимися на борту. Это произошло приблизительно в 11.58. Z-4 Richard Beitzen же настолько быстро выставил дымовую завесу, что крейсер HMS Jamaica не успел сделать по своей цели ни одного выстрела.

Все это время группа, возглавляемая Lützow, продолжала свое малоудачное маневрирование и в бою не участвовала. Лишь в 11.42 средняя артиллерия крейсера и пушки Z-30 открыли огонь с дистанции 85 кбт., но спустя шесть минут линзы прицелов замерзли, и стрельбу пришлось прекратить. В 12.00 Lützow возобновил огонь. Прежде чем британские эсминцы прикрыли конвой дымовой завесой, ему удалось добиться попадания в пароход Calibre и тяжело повредить близким разрывом HMS Obdurate. Z-30 и Z-31, несмотря на предельное для своих орудий расстояние, также успели сделать несколько выстрелов по судам конвоя, но вряд ли добились попаданий. Для 127-мм орудий Z-6 Theodor Riedel дистанция была слишком велика, поэтому он огня не открывал.

Еще в 11.46 Куммец отдал приказ «Прекратить бой и отойти на запад». Правильность этого решения подтвердилась чуть позже, когда выяснилось, что англичане не удовлетворились срывом атаки на конвой и продолжают преследование флагманского крейсера. В 12.15 корабли Барнета были уже готовы вновь атаковать врага, но угроза торпедной атаки со стороны Z-29 и Z-4 Richard Beitzen заставила их отказаться от своего намерения и изменить курс. На заключительном этапе сражения (12.29-12.31) состоялась короткая перестрелка между крейсерами, и снова угроза торпедной атаки германских эсминцев заставила англичан выйти из боя - на этот раз уже окончательно.

Обратный путь прошел для немцев без происшествий, и уже в 15.40 1 января эсминцы приступили к перекачке нефти с танкера Nordmark в Каа-фьорде.

Одной из причин поражения немцев в «Новогоднем» бою являлась крайняя пассивность эскадренных миноносцев, особенно бросающаяся в глаза на фоне удачных действий британских кораблей этого класса. Достаточно сказать, что немецкими эсминцами не было выпущено ни одной торпеды! Отсутствие инициативы с их стороны впоследствии позволило Куммецу переложить на их командиров часть вины за упущенную возможность разгромить конвой. Что ж, прав Дадли Поуп, отметивший в связи с этим сражением: «Эсминец одной страны совсем не равен по силе точно такому же эсминцу другой, потому что механизм сам по себе не может воевать».

Brummer на стоянке у побережья Норвегии в готовности к выходу на минную постановку, начало 1941 г.

Новый 1943 год начался для северной боевой группы Кригсмарине крайне неудачно. В дополнение к этому, значительное количество входивших в нее кораблей нуждалось в ремонте. К началу февраля 1943 г. число боеспособных эсминцев в Арктике сократилось до двух: Z-31 и Z-6 Theodor Riedel, а из крупных кораблей остался один Lützow. Однако малочисленность не помешала обоим эскадренным миноносцам 4-6 февраля принять участие в сопровождении минного заградителя Brummer на постановку мин вблизи полуострова Рыбачий. В условиях штормовой погоды в районе Кильдинского плеса было выставлено заграждение «Bantos-B». На переходе отряд безуспешно атаковала советская подводная лодка «Л-20», а при возвращении эсминцы застали в надводном положении субмарину «К-3», но не смогли нанести ей никаких повреждений. Само заграждение не было обнаружено до апреля 1945 года, когда его случайно нашли тральщики из состава сил охранения союзного каравана.

Линейный корабль Tirpitz в норвежских фьердах.
Один из последних снимков линкора Scharnhorst, после обстрела Шпицбергена. 1943 г.

В начале марта оба корабля перешли в Нарвик, где присоединились к остальной части эскадры - линкорам Tirpitz, Scharnhorst, легкому крейсеру Nürnberg и эсминцам Z-5 Paul Jakobi, Z-15 Erich Steinbrinck, Z-20 Karl Galster и Z-28. 24 марта эскадра прибыла в Альтен-фьорд, и с этого времени начался длительный период ее безрезультатного пребывания в северных водах. Для эсминцев он несколько разнообразился выходом Z-5 Paul Jakobi, Z-6 Theodor Riedel и Z-20 Karl Galster к Ян-Майену 1-2 апреля с задачей встретить блокадопрорыватель Regensburg[21]. Во время этого похода Z-6 Theodor Riedel пострадал от возникшего в котельном отделении №2 пожара, а 6 апреля, на переходе из Нарвика на ремонт в Тронхейм, полностью лишился хода из-за попадания забортной воды в топливо и беспомощно дрейфовал, пока не был отбуксирован в порт.

В мае в Германию убыл Z-4 Richard Beitzen, однако, состав боевой группы увеличился за счет прибытия Z-14 Friedrich Ihn, Z-10 Hans Lody и Z-25. В июне и июле прибыли еще две пары кораблей (Z-27, Z-30 и Z-29, Z-33 соответственно), после чего количество германских эскадренных миноносцев на Севере достигло своей рекордной отметки за войну - 13 единиц. Новейшие эсминцы были сведены в состав переформированной 4 й флотилии под командованием капитана-цур-зее Рольфа Йоханнессона, вернувшегося со Средиземного моря, где он командовал трофейным эсминцем ZG-3 Hermes и заслужил Рыцарский крест. Там его сменил командир Z-29 фрегаттен-капитан Курт Рехель, за месяц боев также успевший получить такую же награду.

Силы, принимавшие участие в операции Zitronella, 6-9 сентября 1943 г.
Линейные корабли Tirpitz (адмирал Куммец), Scharnhorst
Тяжелый крейсер Lützow*
Эскадренные миноносцы Z-31 (капитан-цур-зее[22] Йоханнессон), Z-27, Z-29, Z-30, Z-33, Z-15 Erich Steinbrinck (капитан-цур-зее Вольфф), Z-10 Hans Lody (капитан-цур-зее Коте), Z-20 Karl Galster, Z-6 Theodor Riedel, Z-14 Friedrich Ihn*, Z-5 Paul Jakobi*
Десант 600 человек 349-го гренадерского полка.
Примечание: *вернулись из-за неполадок в силовых установках.

В сентябре эскадренные миноносцы приняли участие в крупнейшей по составу сил, но смехотворной по результатам операции Zitronella («Цитронелла»). Утром 9 сентября эскадра адмирала О. Куммеца, состоявшая из линкоров Tirpitz, Scharnhorst и 11 эсминцев подошла к острову Шпицберген. Tirpitz, Z-31, Z-33 и Z-29 повернули в Грён-фьорд. Сопротивления не ожидалось, однако артиллеристы норвежской береговой батареи открыли точный огонь по германским эсминцам. Z-29 получил попадание 102-мм снаряда, убившего 1 офицера и 3 матросов, 4 моряка получили ранения. Z-31 был поврежден огнем 37-мм и 20-мм автоматов (3 убитых, 1 раненый). В корпусе и надстройках Z-33 насчитали тридцать шесть пробоин, потери его экипажа составили 3 убитых и 25 раненых. В отместку эсминцы обрушили на противника огонь 150-мм артиллерии. Главный калибр линкора в это время подверг обстрелу Баренцбург - административный центр архипелага. Затем был высажен десант численностью около 300 человек, который занял поселок и завершил его уничтожение. Scharnhorst с Z-15 Erich Steinbrinck, Z-27 и Z-30 разрушили расположенный в глубине фьорда поселок Лонгйир, где находился второй по численности норвежский гарнизон. Уже спустя 5 часов после начала высадки последние солдаты были погружены обратно на корабли, которые без промедления легли на обратный курс.

Мины и минные защитники на палубе эсминца Z-14 Friedrich Ihn.

В октябре 4-я флотилия предприняла последнюю попытку возобновления минной войны в оперативной зоне советского Северного флота. В рамках операции Katarina («Катарина») планировалась постановка трех заграждений в районе м. Канин Нос. Вечером 27 октября Z-30, Z-31 и Z-33, на каждом из которых находилось по 50 неконтактных мин EMF и 20 минных защитников, вышли из Альтен-фьорда. Около полудня следующих суток германская авиаразведка обнаружила в 255 милях от эскадренных миноносцев шедший на восток отряд кораблей противника[23], и в 16.20 из штаба «Адмирала Арктики» поступил приказ о возвращении. Капитан-цур-зее Йоханнессон, не сомневавшийся в возможности успешного завершения операции, дважды просил разрешения на ее продолжение, но получил отказ. Утром 29 октября корабли вернулись в Каа-фьорд.

В начале ноября 1943 г. Z-31 ушел на ремонт в Германию.

31 июля 4-я флотилия (в мае вернувшийся из Германии Z-31 сменил ушедшего на ремонт Z-30) сопровождала Tirpitz во время его последнего учебного похода, а 14 октября обеспечивала переход тяжело поврежденного линкора из Альтен-фьорда в Тромсё.

В конце 1944 года эсминцы 4-й флотилии (с 13 ноября до конца войны ей командовал капитан-цур-зее барон Губерт фон Вайгенхайм) совершили несколько выходов в море для обеспечения эвакуации германских войск из Северной Норвегии, в ходе которых произвели несколько минных постановок у оставляемых портов. Отсутствие осязаемых результатов деятельности пяти новейших эскадренных миноносцев резко контрастировало с успешными операциями флота в Балтийском море, где эффективность крупных артиллерийских кораблей была довольно велика, и потребность них ощущалась весьма остро. Поэтому не удивительно, что вскоре после нового года ОКМ приняло решение о переводе флотилии на Балтику.

Пробоины в борту, выгоревшая 150-мм башня эсминца Z-31 после боя с английскими крейсерами 28 января 1945 г.
Повреждения, полученные эсминцем Z-31 в бою с английскими крейсерами 28 января 1945 г.
Уничтоженная взрывом и пожаром 150-мм башня эсминца Z-31 в бою 28 января 1945 г.
Разрушения на корме эсминца Z-31 после боя с английскими крейсерами 28 января 1945 г.
Уничтоженная взрывом и пожаром 150-мм башня эсминца Z-31 в бою 28 января 1945 г.

Z-31, Z-34 и Z-38 25 января 1945 года покинули Тромсё и взяли курс на Балтику. Англичане получили информацию о выходе флотилии благодаря расшифровке немецких радиопереговоров, поэтому в районе Бергена эсминцам пришлось вступить в бой. Британское оперативное соединение, включавшее в себя крейсера HMS Diadem (флаг вице-адмирала Далримпл-Гамильтона) и HMS Mauritius, превосходило немцев не только по составу сил, но и качественно, так как англичане имели возможность ведения стрельбы по данным РЛС.

Противники установили контакт в 0.48 28 января в 15 милях северо-западнее маяка Утвар. С дистанции 12,5 миль крейсера открыли огонь, пользуясь данными радиолокации. Бой велся на параллельных курсах и сразу превратился в избиение головного Z-31. Эсминец получил от пяти до семи попаданий 152-мм и 133-мм снарядами, которые вызвали пожар в башне и XII отсеке, вывели из строя рулевую машину, ряд других приборов и агрегатов. Потери личного состава были тяжелыми - 55 убитых и 24 раненных. Пытаясь прикрыть флагмана, Z-34 трижды выходил в торпедные атаки и получил пробоину от попадания одного снаряда в ватерлинию. Z-38 также пытался применить торпеды, но из-за аварии в котельном отделении отказался от атаки. Характер схватки принял для немцев угрожающий характер, и после постановки дымовой завесы они начали отход, лишь изредка вводя в действие кормовые орудия. Вскоре им удалось добиться попадания в HMS Mauritius, а спустя шесть минут и в HMS Diadem, причем на последнем 1 человек был убит и 3 ранено. К счастью для немцев, машинно-котельная установка Z-31 не получила повреждений, благодаря чему к 2.00 эсминцы смогли оторваться от неприятеля и отойти под прикрытие береговых батарей.

Флотилия прибыла в Берген, где Z-31 был поставлен в док, a Z-34 и Z-38 уже вечером возобновили движение и 1 февраля прибыли в Киль. Наскоро устранив повреждения, 6 февраля Z-31 покинул Берген и через 5 дней прибыл в Осло, где еще длительное время пробыл в доке. Полностью выгоревшая носовая башня была снята, взамен эсминец получил 105-мм орудие и четыре спаренных 37-мм автомата, став обладателем самого мощного среди кораблей типа 1936A/1936A (Mob) зенитного вооружения. Лишь 20 марта он достиг Готенхафена и все же успел принять участие в финале боевых действий на Балтике.

В середине марта 1945 года, в результате кровопролитных боев с частями Красной Армии у крупной военно-морской базы Готенхафен и на полуострове Хель скопилось значительное количество солдат VII-го танкового корпуса и беженцев из числа гражданского населения. В создавшейся ситуации только флот мог воспрепятствовать немедленному падению города. С 11 марта поддержку сухопутным войскам начали оказывать крейсер Prinz Eugen, эсминец Z-5 Paul Jakobi и миноносец T-23. Z-38 действовал самостоятельно и периодически привлекался к обстрелам целей с якорных стоянок у Пиллау и в Кенигсбергском морском канале. Впоследствии число кораблей постоянно возрастало. 20 марта туда прибыли Z-25 и закончивший ремонт Z-31, а спустя два дня Lützow в охранении Z-34, Z-43 и T-33.

Последним успехом германского флота в Данцигской бухте явилось проведение операции Walpurgisnacht («Вальпургиева ночь»). В течение ранних часов 5 апреля из района Оксыва (севернее Готенхафена) на 27 десантных баржах, 25 военных катерах и других подручных плавсредствах на косу Хель было эвакуировано 8000 солдат и 30 000 беженцев. Lützow, Z-5 Paul Jakobi, Z-31 и Z-38 осуществляли прикрытие этой крупномасштабной перевозки.

Эскадренный миноносец Z-31 с усиленным зенитным вооружением и 105-мм зениткой на месте носовой 150-мм башни.
Эскадренный миноносец Marceau (бывший Z-31) во французском флоте, 1946 г.

На кораблях накапливались повреждения, а боезапас все уменьшался. На 1 апреля на каждом эсминце оставалось в среднем 450 снарядов главного калибра. Спустя восемь дней командир боевой группы вице-адмирал Тиле был вынужден отдать приказ на отход соединения в Свинемюнде. На переходе Lützow, Prinz Eugen и эскортировавшие их Z-31 и Z-38 подверглись серии воздушных ударов штурмовиков, пикировщиков и торпедоносцев. В результате одного из них в 7.26 одна бомба среднего калибра, сброшенная с Ил-2, угодили в корпус Z-31 в районе среза полубака со стороны правого борта. Несмотря на тяжелые повреждения, корабль смог поддерживать скорость 16 узлов и своим ходом дойти до Свинемюнде.

В ряде источников утверждается, что во время обстрела береговых целей, на Z-31 имел место разрыв снаряда в стволе 150-мм орудия.

Немногочисленные оставшиеся в строю корабли за исключением Z-25 и Z-20 Karl Galster, находившихся в Копенгагене, были объединены под флагом 4-й флотилии и продолжали базироваться на Свинемюнде. Порт постоянно подвергался воздушным ударам английской и советской авиации, однако, эсминцам удавалось избежать новых серьезных повреждений. Требовавшие ремонта Z-31 и Z-33 2 мая совершили переход в Киль. Позднее там обрались почти все оставшиеся немецкие эсминцы и миноносцы.

Утром 9 мая было получено известие о капитуляции. На следующий день на всех кораблях Кригсмарине были спущены германские флаги. На этом боевая карьера германских эскадренных миноносцев закончилась.

После окончания войны и раздела немецкого флота, Z-31 передан Великобритании. В 1946 году передан Франции, вошел в состав флота под названием Marceau. В 1953 году переклассифицирован в быстроходный эскортный корабль 1-го класса. 1 августа 1956 года выведен в резерв. 2 января 1958 года разоружен и переименован в Q-103. В 1958 году сдан на слом.

Командиры корабля

Звание Ф.И.О. Период командования
корветтен-капитан[24] Герман Альберте 11.4.1942 - 12.1943
корветтен-капитан Фридрих-Карл Пауль 12.1943 - 8.5.1945
Эскадренный миноносец Z-31 в игре World of Warships.

Эскадренный миноносец Z-31 в искусстве

Корабль представлен в игре World of Warships исследуемым эсминцем немецкой ветки VII уровня Z-31.

Примечания

  1. В декабре 1940 г. на утверждение Гитлера были представлены следующие наименования кораблей Georg Thiele (Z-24), Hans Ludemann (Z-25), Anton Schmitt (Z-26), Erich Giese (Z-27), Wilhelm Heidkamp (Z-28), Bernd von Arnim (Z-29), Wolfgang Zenker (Z-30), Diether von Roeder (Z-33), Erich Koellner (Z-34), Hermann Kunne (Z-37). Одновременно только что сформированной 8-й флотилии эсминцев предлагалось дать название Narvik. Фюрер по каким-то причинам не утвердил этот документ, тем не менее на флоте традиция о преемственности имен «геройски погибших» кораблей сохранилась. Так, головной Z-23 позже неофициально унаследовал название Hermann Schoemann, Z-31 - Bruno Heinemann, Z-38 - Max Schultz, a Z-39 - Hermes.
  2. Первое значение - при четырех 150-мм орудиях, второе - после установки башни.
  3. У типа 1936A (Mob) - 520 кВт.
  4. Нумерация отсеков в германском флоте традиционно велась от кормы в нос.
  5. Включая 14,4 т балласта.
  6. Включая 14,8 т балласта.
  7. Так как для Z-31 они были произведены верфью-строителем Deschimag A.G., их часто называют Wagner-Deschimag.
  8. Орудия башенных установок весили 8564 кг.
  9. S-113 на ходовых испытаниях, осень 1918 г. Корабль несет флаг и вымпел Кайзеровского флота.
    Определенный опыт установки 150-мм орудий на миноносцах имелся у немцев еще со времен Первой мировой войны. В 1916 г. была заказана серия из двенадцати крупных кораблей водоизмещением 2030 т, со скоростью 36 уз. вооруженных четырьмя 150-мм пушками и двумя спаренными 600-мм торпедными аппаратами. В строй успели вступить только SMS S-113 и SMS V-116, но проверить их качества в боевых условиях не довелось. После войны они были переданы Франции и Италии под названиями Amiral Sénès и Premuda и зарекомендовали себя не с лучшей стороны, поскольку тяжелое вооружение ухудшило их мореходность и остойчивость, а небольшие размеры кораблей делали их неустойчивой артиллерийском платформой, что вкупе с несовершенством приборов управления огнем значительно затрудняло ведение прицельном стрельбы и не позволяло реализовать значительную дальнобойность.. В Великобритании и Италии предпринимались попытки установки на эсминцы 6-дюймовой артиллерии, но отзывы об этом были строго негативными.
  10. ТВК - Torpedobootkanone - Орудие торпедных кораблей.
  11. К началу войны эсминцу вернули проектное вооружение.
  12. Некоторые источники говорят о 135°. Весьма вероятно, такие углы обстрела имела одноорудийная установка на этой позиции.
  13. Германские радиолокационные станции имели следующие обозначения FuMO (Funkmess-Ortung) - радиодальномер, FuMB (Funkmess-Beobachtung) - пассивный детектор, FuME (Funkmess-Erkennung) - идентификатор «свой-чужой».
  14. Следующая модификация радара - FuMO-25 оказалась неудачной и, после недолгой эксплуатации, была снята с нескольких эсминцев.
  15. В 1945 году возможно заменены на поздние FuMB-6 «Palau» и FuMB-7 «Timor».
  16. Gruppenhorchgerat - устройство группового прослушивания.
  17. S-Gerat или Schallwellengerat от Schallwellen - звуковая волна.
  18. В литературе гидроакустическим средствам немецких кораблей даются прямо противоположные оценки. Факт 1: эсминцы немецкой постройки так и не смогли потопить ни одной подводной лодки противника. Факт 2: Тяжелый крейсер Prinz Eugen в ходе боя в Датском проливе, идя 25-узловой скоростью, с помощью гидроакустических средств достаточно точно обнаруживал крейсера и линкоры англичан ещё до визуального контакта.
  19. В некоторых источниках указывается, что 20-мм автоматы были установлены еще в Норвегии.
  20. Командир флотилии капитан-цур-зее Альфред Шеммель держал брейд-вымпел на Z-16 Friedrich Eckoldt, одновременно исполняя обязанности командира корабля, поскольку прежний - корветтен-капитан Герштунг - скоропостижно скончался пятью днями ранее.
  21. Regensburg (8068 брт) 30 марта 1943 г. был перехвачен и потоплен британским крейсером HMS Glasgow в Датском проливе.
  22. Соответствует званию «Капитан 1-го ранга» Советского ВМФ.
  23. Немецкими воздушными разведчиками был обнаружен отряд, шедший в СССР для обеспечения перехода конвоя RA-54A в составе 9 эскадренных и эскортных миноносцев, 2 тральщиков и 1 корвета. Кроме того, в состав отряда входили 5 тральщиков и 6 больших охотников, переданных ВМФ СССР по ленд-лизу.
  24. Соответствует званию «Капитан 3-го ранга» Советского ВМФ.

Литература и источники информации

Литература

  • Патянин С.В., Морозов М.Э. Немецкие эсминцы Второй мировой. Демоны морских сражений. — Война на море. — Москва: Эксмо, Яуза, 2007 №10. — 160 с. — ISBN 978-5-699-24368-6
  • Дашьян А.В. Эсминцы Второй Мировой. — Москва: Эксмо, Яуза, 2019. — 416 с. — ISBN 978-5-04-098439-8
  • Дашьян А.В., Патянин С.В. Митюков Н.В, Барабанов М.С., Иванов В.В, Гайдук А.А Флоты Второй Мировой. — Москва: Эксмо, Яуза, 2009. — 608 с. — ISBN 978-5-699-33872-6

Ссылки

Авианосцы Graf ZeppelinXIPVJadePVElbeXVSeydlitzXVII PV
Линейные корабли Scharnhorst BismarckHPOP
Броненосцы Deutschland
Тяжелые крейсера Deutschland Admiral Hipper DX PP
Легкие крейсера Emden Königsberg Leipzig MPSpähkreuzerP
Эсминцы 1934 1934A 1936 1936A 1936A (Mob) 1936B 1936CX 1938A/AcP 1938BP 1941P 1942X 1944P 1945P
Миноносцы 1923 1924 1935 1937 1939 1941X
Торпедные катера Schnellboot ElbingTorpedoboot Ausland
Подводные лодки I II VII IX X XIV XVII XXI XXIII Seehund
Вспомогательные крейсера OrionAtlantisWidderThorPinguinStierKometKormoranMichelCoronelHansa
Прочее E-boats Raumboot минные тральщики типа M эскортные корабли типа F VorpostenbootMarinefährprahmSiebel ferrySperrbrecher
Примечания: X: не достроен; P: проект; V: конверсия из другого типа курсивом обозначены отдельные корабли, обычным шрифтом − типы кораблей
